RPS-5000L
정밀 시뮬레이션, 초고 효율 회수
고출력 AC/DC 전자 부하
다양한 부하 회로 시뮬레이션을 지원하며, 회수 효율은 90% 이상입니다.
RPS-5000L 주요 규격 및 응용

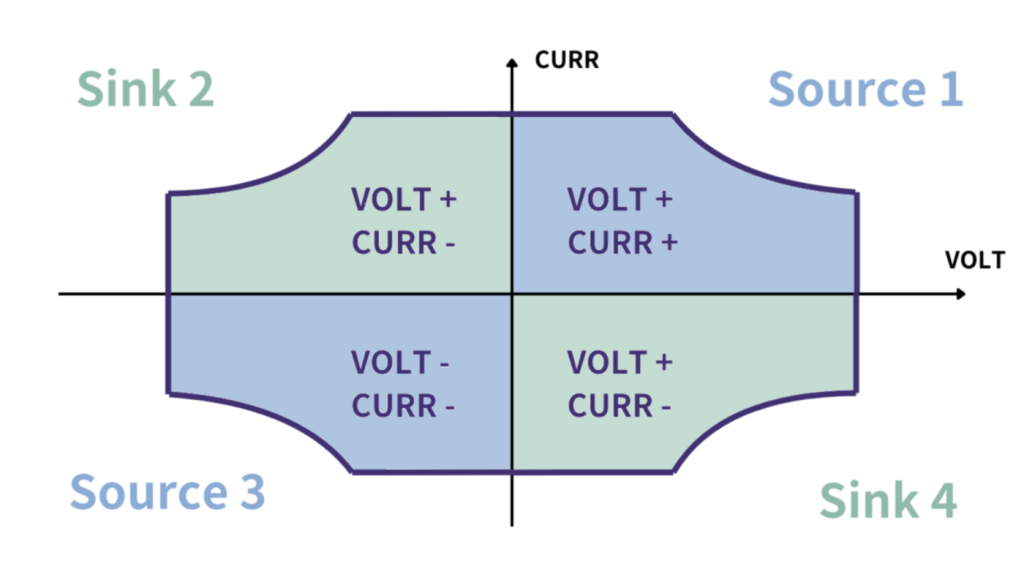

RPS-5000L은 고출력 전력 시스템 테스트를 위해 특별히 설계된 사분면 회생형 AC/DC 전자 부하입니다. 전기차 충전소, 에너지 저장 시스템, 녹색 에너지 인버터, 산업용 발전기, 무정전 전원 시스템(UPS) 등 다양한 분야에 적합합니다. 양방향 회수 기술을 통해 RPS-5000L은 부하 에너지를 전력망에 되돌려 보내어 운영 비용을 효과적으로 절감할 수 있습니다. 이 장치는 일정 전류(CC), 일정 전력(CP), 일정 저항(CR), 회로 시뮬레이션(CE), 위상 선도/지연 등을 포함한 다양한 부하 구성을 지원하며, 정상 상태 및 과도 상태 테스트 요구 사항에 모두 적합합니다. 또한 병렬 운영을 지원하여 30 kVA에서 225 kVA까지 용량을 지원합니다.
- 출력 전력: 30 kVA, 45 kVA, 병렬 출력으로 최대 225 kVA
- 정격 전류 (45 kVA): 단상 300A, 삼상: 100A/상
- 구성: AC/DC 전자 부하, 단상, 분상, 삼상 구성을 지원
- 전압 범위: 350 Vac (L-N) / 606 Vac (L-L) 또는 ±500 Vdc
- 기본 모드: 일정 전류(CC), 일정 전력(CP), 일정 저항(CR), 회로 시뮬레이션(CE), 위상 선도/지연
- 기타 기능: 정류기 모드; 유도성/용량성 부하 시뮬레이션; 양/음 반주기 부하 기능; 배터리, 정현파 동적 응답; 과전류 보호 및 과전력 보호; 일정 전류 동적 스윕
테스트 응용 분야에는 다음이 포함됩니다:
- 전기차 AC/DC 충전소, 양방향 차량 탑재 충전기(BOBC)
- V2G, V2H, V2X 및 전기차 충전 케이블 및 관련 부품
- 태양광 PV 인버터, 그리드 연계 인버터, 풍력 시스템
- 산업용 및 가정용 에너지 저장 시스템(ESS), 전력 변환 시스템(PCS)
- 무정전 전원 공급 장치(UPS), 배전 장치(PDU)
01.
전력망 시뮬레이션 및 에너지 회수
RPS-5000L은 정밀한 전력망 시뮬레이션과 고효율 양방향 에너지 회수 기능을 제공하여 태양광 시스템, 에너지 저장, 전기차 충전소 테스트에 적합합니다. 흡수된 에너지의 90% 이상을 회수하여 전력 비용과 열 에너지를 절감합니다. 또한, 과전압, 저전압, 과전류 등 전력망 이상 발생 시 경고 및 회로 보호 기능을 활성화하여 전력망 보호 시스템과 호환됩니다.
02.
다양한 AC/DC 부하 시뮬레이션 지원
Infinipower의 전력망 시뮬레이션 기술은 전기차 및 충전 인프라 테스트 및 검증을 위해 설계되었으며, 2단계 및 3단계 충전기에 적합합니다. 시스템은 전압, 주파수, 고조파 등 전력망 조건을 정확하게 시뮬레이션하여 충전 장비의 안정성과 성능을 검증합니다. 충전 속도, 효율성, 고장 보호 및 에너지 회수 기능을 포함한 종합 테스트를 통해, 다양한 조건에서 충전기가 국제 표준을 충족하도록 보장하며, 제품 신뢰성 및 경쟁력을 향상시킵니다.
전기차 및 충전 테스트 솔루션
Infinipower의 전력망 시뮬레이션 기술은 전기차 및 충전 인프라의 테스트 및 검증을 위해 설계되었으며, 2단계 및 3단계 충전기에 적합합니다. 시스템은 전압, 주파수, 고조파 등의 전력망 조건을 정확하게 시뮬레이션하여 충전 장비의 안정성과 성능을 검증합니다. 충전 속도, 효율성, 고장 보호 및 에너지 회수 기능을 포함한 종합 테스트를 통해, 충전기가 다양한 조건에서 국제 표준을 충족하도록 보장하며, 제품의 신뢰성 및 경쟁력을 향상시킵니다.
03.

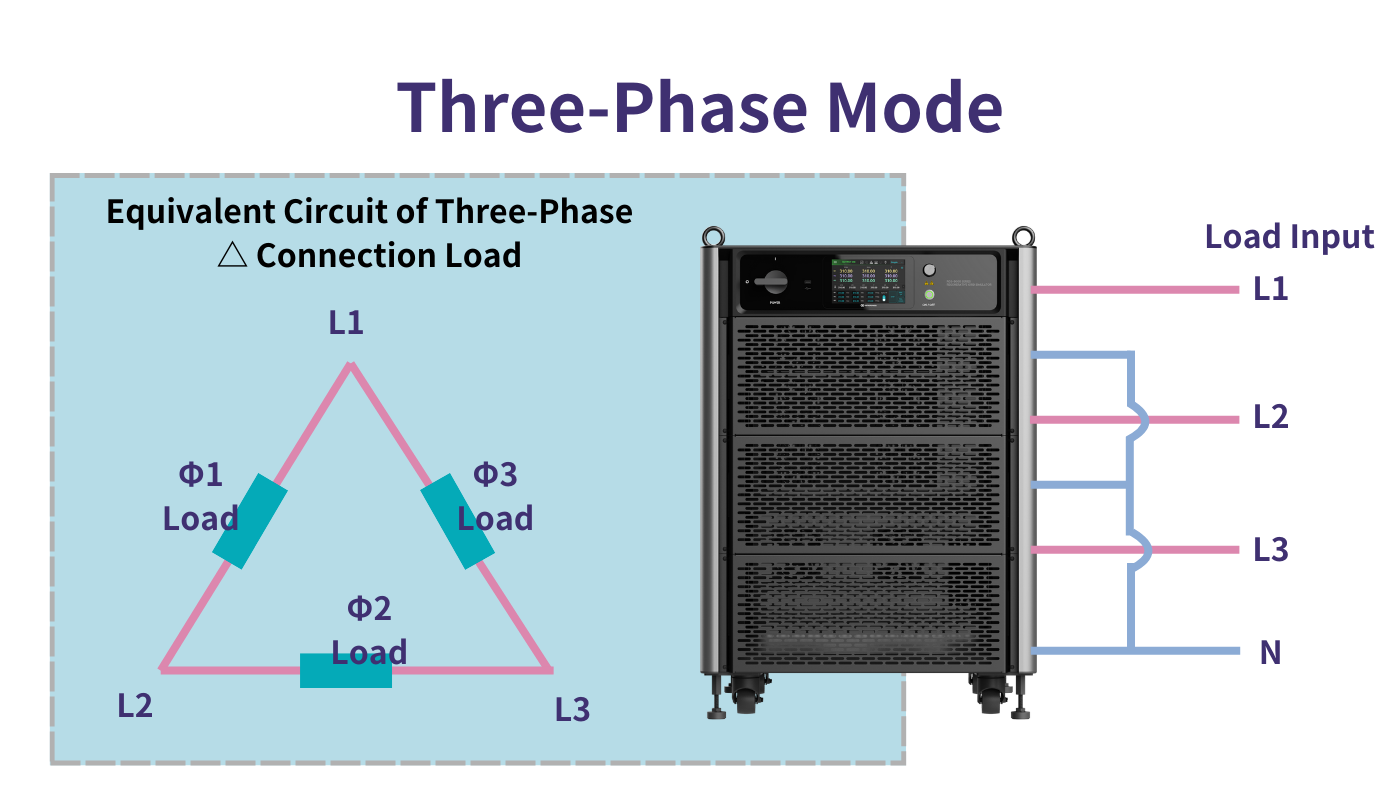

삼상 및 단상 부하 모드 지원
RPS-5000L은 다양한 테스트 시나리오에 맞게 삼상 및 단상 작동 모드를 제공합니다. 삼상 부하는 독립적으로 제어할 수 있으며, Δ 또는 Y와 같은 여러 연결 모드를 지원하여 다양한 장비 테스트 요구 사항을 충족합니다. 단상 모드에서는 비대칭 전압이나 특정 전력망 설계를 위한 유연한 해결책을 제공하며, 전기차 충전소, UPS, 산업용 전원 공급 장치 등 테스트에 이상적인 선택입니다.
04
직관적이고 명확한 사용자 인터페이스
RPS-5000L은 7인치 터치스크린과 다이얼 제어를 제공하여 간편한 조작이 가능합니다. LCD 터치스크린은 직관적인 제어와 실시간 데이터 모니터링을 제공하여 테스트 엔지니어가 빠르게 파라미터를 설정하고 테스트 상태를 모니터링할 수 있습니다. 또한, 장비는 USB, LAN 및 선택적 GPIB 또는 CAN 버스와 같은 다양한 연결 인터페이스를 지원하여 원격 제어 및 자동화된 테스트가 더욱 편리합니다.
데이터 센터 전원 테스트 솔루션
저희 시스템은 데이터 센터의 고부하 운영 환경을 정확하게 시뮬레이션하며, 전원 장비의 안정성, 효율성 및 성능을 다양한 전압과 주파수 조건에서 테스트합니다. 종합적인 검증 테스트를 통해 데이터 센터 전원 시스템이 고강도 작동 하에서도 장기적인 안정성과 신뢰성을 유지하도록 보장하며, 기업의 데이터 처리 및 네트워크 서비스에 강력한 지원을 제공합니다.
05.
고급 부하 모드
RPS-5000L은 13개의 회로 시뮬레이션(CE) 모드, 유도성/용량성 부하 시뮬레이션 및 양/음 반주기 부하 기능 등 강력한 AC 부하 고급 기능을 제공합니다. 이러한 기능을 통해 장비는 복잡한 테스트 환경에서 다양한 전력망 및 부하 조건을 시뮬레이션할 수 있으며, 전기차 충전소, UPS, 산업용 전원 공급 장치 등 정밀 테스트에 적합합니다. DC 부하 테스트에서는 RPS-5000L이 여러 고급 기능을 제공합니다:
- BATT 모드: 배터리 방전 행동 시뮬레이션
- SWD 모드: 정현파를 덧셈하여 전원 순간 응답을 테스트하고, 부하 변화에 따른 전원 상태 시뮬레이션
- OCP 및 OPP 기능: 시험 장비의 과전류 및 과전력 보호 기능 검출
- SWP 모드: 두 세트의 부하에 대해 전류 및 주파수 스위칭을 동적으로 조정
- COMB 기능: CC, CR, CV, CP와 같은 기본 모드의 자유로운 조합을 지원하여 더 유연한 테스트 구성을 제공합니다
06.
PowerVUE 원격 제어 소프트웨어
Infinipower의 PowerVUE 원격 제어 소프트웨어는 Windows 기반 PC에서 실행되며, 내장된 LAN 및 GPIB 인터페이스를 통해 로컬 또는 원격 제어가 가능합니다. 사용자는 직관적인 PowerVUE 그래픽 사용자 인터페이스를 통해 원격으로 조작하여 스마트 테스트 모니터링 및 관리를 실현할 수 있습니다. 또한, PowerVUE는 IEC 61000-4-11, 4-13, 4-14, 4-17, 4-28 및 4-29 표준에 부합하는 종합적인 테스트 모드를 포함하고 있어, 사용자가 규제된 파라미터에 따라 작동하여 국제 표준을 충족할 수 있도록 지원합니다.
Together, we make differences.
Infinipower는 글로벌 선도 브랜드의 설계 검증과 세계적 수준의 스마트 제조 시설에서 품질 보증을 받아 시간이 지나도 견딜 수 있는 테스트 전원 솔루션을 제공합니다. 최고의 전원 지원을 통해 엄격한 제품 성능 및 규제 요구 사항을 충족하고, 지속 가능한 생산 미래를 함께 추진해 나갑시다!
