RPS-5000S
정밀 원격 제어, 안정적인 테스트, 미래를 이끌다
프로그래밍 가능한 AC 전원 공급 장치(30kVA–225kVA), 항공, 해양, 서버, 의료 및 산업 전력 시스템의 연구 개발 및 테스트를 위해 설계되었습니다.
RPS-5000S 주요 규격 및 응용
RPS-5000S, 모델 S 프로그래밍 가능한 AC 전원 공급 장치는 30 kVA에서 225 kVA의 고출력 및 효율적인 AC 및 DC 출력 능력을 지원하며, 단상, 삼상 및 분상 출력을 지원합니다. 이 제품은 AC, DC 및 AC+DC 모드를 지원하고, 모듈화된 설계를 채택하여 7개의 동기화된 DSP를 내장하고 있습니다. 임의 파형 편집, 전력선 간섭 시뮬레이션, 고조파 방해 합성 등 다양한 기능을 제공합니다. 항공, 해양, 대형 서버, 의료, 인프라 및 산업 전력 시스템의 성능 및 안전성 검증을 위한 대형 전력 장비의 연구 개발 및 생산 테스트에 적합합니다.
- 출력 전력: 30 kVA – 224 kVA
- 출력 전압: 0 – 350V; 0 – 400V (선택 사항)
- 출력 주파수: DC, 30 – 150Hz; 30 – 1000Hz (선택 사항)
- 넓은 전류 출력: 최대 전류가 이전 세대보다 40% 향상
- 작동 인터페이스: 7인치 LCD 터치스크린과 직관적인 사용자 인터페이스
- 구성 옵션: 단상, 삼상 또는 분상 출력 (정격 전압의 최대 200%)
- 작동 모드: 세 가지 모드: 일정 전압, 일정 전류, 일정 전력
- 출력 모드: LIST, STEP, PULSE 및 TRANSIENT 모드를 지원
- 파형 시뮬레이션: 임의 파형 편집을 지원하며, 고조파 방해/고조파 파형 합성 출력을 포함
- 외부 제어: DB25 인터페이스가 장착되어 아날로그 및 디지털 입력/출력을 지원
솔루션 예시:
- 무정전 전원 공급 장치(UPS) 및 전원 분배 장치(PDU)
- 통신 및 AI 대형 서버 데이터 센터 전원
고출력 산업 장비, 군사, 의료, 항공 및 해양 시스템 - IEC 규제 테스트: IEC-61000, UL-1741S
01.
고성능 및 일정 전력 출력
RPS-5000S는 차세대 SIC MOS 기술을 사용하여 효율성을 90%까지 달성하고, 풍력 발전과 같은 고전압 요구 사항을 충족하기 위해 최대 400V L-N과 690V L-L의 선 전압을 지원합니다. 이 시스템은 일정 전력 출력을 제공하여, 낮은 전압에서는 높은 전류를, 높은 전압에서는 낮은 전류를 유지하며, 전통적인 솔루션에서 발생할 수 있는 빈번한 모드 전환을 피할 수 있습니다. 랙 장착형 모델(RPS-7000)과 비교하여, RPS-5000S는 더 높은 전력 밀도를 가지고 있으며, 바닥에 설치 가능한 디자인으로 큰 용량, 우수한 열 방출 및 안정적인 전력 구조를 제공합니다. 이 시스템은 상용 시스템에 비해 50% 크기가 작고, 낮은 전압에서 35% 더 높은 전류 출력을 제공하여 더 넓은 테스트 요구 사항을 충족합니다. AC, DC 및 AC+DC 모드를 지원하며, DC 모드에서는 100% 전력 출력을 제공하여 다른 시스템의 50% 출력 제한을 초과하는 뛰어난 성능을 제공합니다.
02.
넓은 주파수 출력
RPS-5000S는 표준 30–150Hz AC 출력 외에도 30–1000Hz로 확장할 수 있어 항공, 해양, 국방 및 고주파 전력 전자 등 다양한 테스트 요구를 충족합니다. 고주파 운전에서도 RPS-5000S는 안정적인 출력 품질을 유지하며, 장시간 운영 또는 순간 응답에서 전압과 전류를 정확하게 제어하여 테스트 결과의 정확성과 신뢰성을 보장합니다. 이 고주파 테스트 능력은 엔지니어가 더 까다로운 운전 조건을 시뮬레이션할 수 있도록 하여, 중요한 장비의 성능 검증 및 품질 향상에 강력한 지원을 제공합니다.
산업 및 항공 전원 시스템
Infinipower의 산업 및 항공 전원 시스템 솔루션은 고요구 분야의 정밀한 성능과 안정성 요구를 충족하도록 설계되었습니다. 높은 전력 밀도와 양방향 전원 및 부하 기능을 갖춘 당사의 제품은 복잡하고 변동이 큰 작업 환경에 적응하여 효율적이고 신뢰할 수 있는 전원 지원을 제공합니다.
03.
직관적인 사용자 인터페이스
RPS-5000S 인터페이스는 사용자의 요구를 중심으로 설계되어 간단하고 명확한 조작 경험을 제공합니다. 7인치 터치스크린은 측정 데이터와 파라미터를 정확하게 표시하여 작업 오류를 줄이고 효율성 및 정확성을 향상시킵니다. 전문 디자인 팀이 제작한 시스템은 직관적인 제어 방식을 제공하며, 파형 모니터링을 통해 전압과 전류 파형을 실시간으로 분석할 수 있습니다. 고조파 바 차트는 고조파 성분을 시각화하여 빠르게 스펙트럼 정보를 파악할 수 있도록 도와주며, 시각화된 그래픽은 다양한 데이터를 통합하여 직관적으로 파라미터를 표시합니다. 또한, 터치 슬라이드 조작을 통해 기능 간 원활한 전환과 조정이 가능하여, 다양한 응용 시나리오에서 편리하고 정확한 조작 경험을 보장합니다.
04
완벽한 고조파 분석
RPS-5000S 시리즈는 파형 모니터링과 고조파 분석 기능이 강력하여 전원 제품 성능과 품질을 최적화하는 중요한 도구입니다. 이 시스템은 삼상 전압과 전류 파형을 동시에 캡처하며, 내장된 파형 모니터링 기능을 통해 연구개발 및 테스트 인원들이 실시간으로 전압과 전류의 미세 변화를 정확하게 관찰할 수 있어, 외부 장비 없이 테스트 프로세스를 단순화하고 효율성과 정확성을 크게 향상시킵니다. 또한, 파형 모니터링 기능은 빠른 순간적 사건을 캡처하여 다양한 복잡한 테스트 시나리오에서 신뢰할 수 있는 분석 데이터를 제공하며, 전원 제품 성능 최적화를 위한 중요한 지원을 제공합니다.
데이터 센터 전원 테스트 솔루션
저희 시스템은 데이터 센터의 고부하 운영 조건을 정확하게 시뮬레이션하며, 전원 장비의 안정성, 효율성 및 성능을 다양한 전압과 주파수 조건에서 테스트합니다. 종합적인 검증 테스트를 통해 데이터 센터 전원 시스템이 고강도 작동 하에서도 장기적인 안정성과 신뢰성을 유지하도록 보장하며, 기업의 데이터 처리 및 네트워크 서비스에 강력한 지원을 제공합니다.
05.

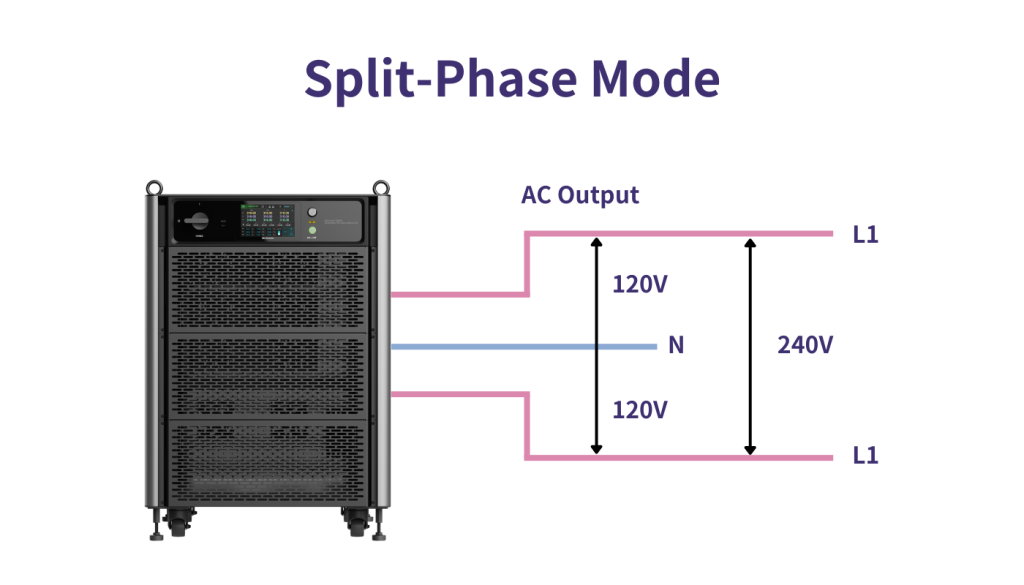

삼상, 단상 및 분상 출력
RPS-5000S는 각 상(또는 채널)에서 AC와 DC를 동시에 작동할 수 있으며, 출력 모드를 자동으로 전환하여 테스트 엔지니어에게 독특한 기능과 높은 유연성을 제공합니다. 이 시리즈는 단상, 분상, 삼상 및 다채널 응용을 위한 AC, DC 및 선택적인 AC+DC 출력 구성을 제공하며, AC 및 DC 중성점 격리 옵션도 지원합니다. VDC 출력은 최대 990/1130 VDC(선택 사항)까지 지원합니다. 또한, 분상 모드는 독립적인 전압 설정을 지원하여 이중 화선과 같은 특수 응용을 충족시키며, 다양한 테스트 환경에서 시스템의 적응성을 더욱 향상시킵니다.
06.
임의 파형 편집 및 고조파 방해 시뮬레이션
RPS-5000S 시리즈는 복잡한 응용 요구를 처리할 수 있도록 설계된 포괄적이고 유연한 고급 출력 기능을 제공합니다. 기본 출력 능력 외에도 Inter-Harmonic, List 및 Transient 모드와 내장된 오실로스코프를 통해 파형 시뮬레이션 및 분석을 용이하게 수행할 수 있습니다. 이러한 기능은 각 상을 독립적으로 편집할 수 있으며, 다양한 시나리오에 맞춘 맞춤형 솔루션을 제공하여 IEC-61000-4-3, IEC-61000-4-11, UL-1741SA, IEEE-1547 및 IEC-62116 등의 표준 테스트 요구 사항을 충족하고, 엄격한 규제 요구 사항에서 고성능을 보장합니다.
07.
PowerVUE 원격 제어 소프트웨어
Infinipower의 PowerVUE 원격 제어 소프트웨어는 Windows 기반의 PC에서 실행되며, 내장된 LAN 및 GPIB 인터페이스를 통해 로컬 또는 원격 제어가 가능합니다. 사용자는 PowerVUE 그래픽 사용자 인터페이스를 통해 원격으로 조작하여 스마트 테스트 모니터링 및 관리가 가능합니다. 또한, PowerVUE는 IEC-61000-4-11, 4-13, 4-14, 4-17, 4-28 및 4-29 표준에 부합하는 종합적인 테스트 모드를 포함하고 있어, 사용자가 규제된 파라미터에 따라 조작할 수 있으며, 여러 국제 표준 요구 사항을 충족할 수 있도록 지원합니다.
