RPS 7000 - INFINIPOWER

22.5kVA・48A・200～480V入力・3U

RPS-7000：新エネルギー試験を支える回生型電源システム

定電力出力。グローバル電圧に対応。

RPS-7000シリーズは、6 / 9 / 12 / 15 / 18 / 22.5 kVAモデルをラインナップし、広い動作範囲で真の定電力性能を提供します。次世代SiC MOS技術により、最大400 VL-Nおよび690 VL-Lに対応し、外部トランスを使用せずにグローバル用途の試験を直接行えます。

従来のシステムは380V入力に制限されたり、低電圧時に20～40%のディレーティングが発生したりしますが、RPS-7000は200～480Vの入力範囲全域でフル出力性能を維持します。定電力動作時に最大48Aの高電流出力を実現し、低電圧・大電流の厳しい試験シナリオにも容易に対応。北米、欧州をはじめ、100V系から高電圧産業用途まで、世界各地域の電源環境と規格に対応します。

主な仕様と用途

主な特長

出力容量：6 kVA～22.5 kVA
AC/DCフルパワー動作
200～480V入力でディレーティングなし
出力電圧：0～350 V、0～400 V（オプション）
周波数：DC、15～100 Hz、15～1500 Hz（オプション）
最大電流を35%向上
主要部品の冷却効率を20%向上
並列接続により大容量化に対応
出力モード：単相、三相、スプリットフェーズ（定格電圧の最大200%）
3つの動作モード：定電圧、定電流、定電力
LIST、STEP、PULSE、TRANSIENTモード
任意波形編集および電源ライン擾乱（PLD）シミュレーション
高調波擾乱・波形重畳
高調波解析：電圧・電流を第50次高調波まで測定
LVRT、位相シフト、周波数変動、高調波注入などの系統連系規格試験に対応
IEC 61000-3-2/-3-3/-3-11/-3-12/-4-11/-4-13/-4-14/-4-28/-4-34試験に対応
対応インターフェース：USB、LAN、GPIB、CAN、標準I/O

用途

AIサーバー、データセンター、HVDC用途
EV充電器、BOBC、V2G、V2H、V2X、EV充電ケーブルおよび関連部品
太陽光発電インバータ、系統連系インバータ、風力発電システム
産業用・住宅用エネルギー貯蔵システム（ESS）、電力変換システム（PCS）
無停電電源装置（UPS）および電源分配ユニット（PDU）
規格試験：IEEE 1547、UL 1741、IEC 62116など
マイクログリッド試験、PHIL（Power Hardware-in-the-Loop）、単独運転防止保護

実運用を想定した電源検証に対応

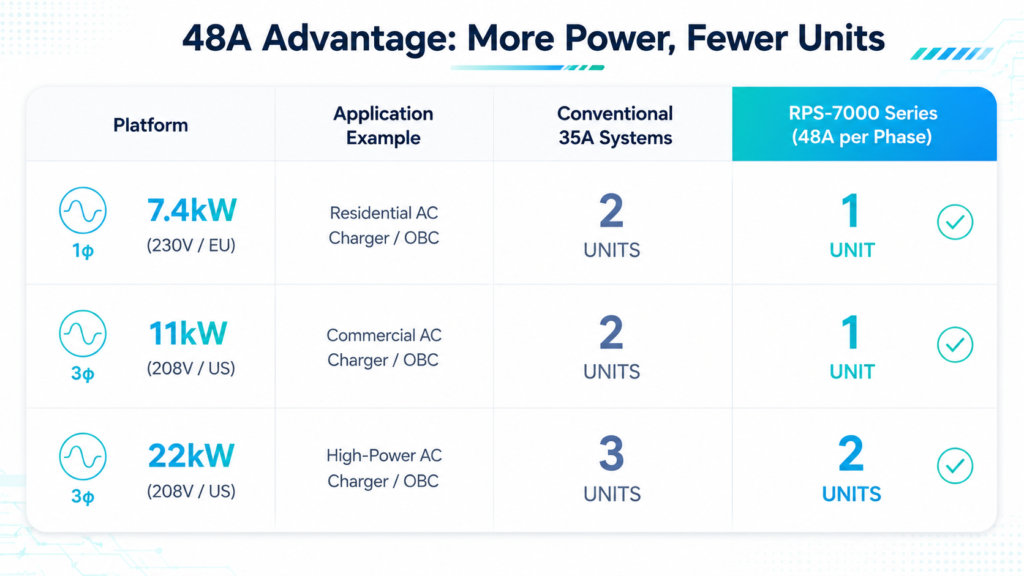

真の高電流出力
低電圧・大電流試験向けに、最大48Aの出力電流を提供します。

低電圧時も0%ディレーティング
200～220Vの設備環境下でもフル出力性能を維持します。

高い電力密度
最新の研究開発ラボや自動試験システム向けに、より小さな設置面積で高出力を実現します。

高品質な製造体制
TL 9000、ISO 27001、IATF 16949認証システムに基づくLannerの製造設備で生産され、ミッションクリティカル用途に求められる信頼性を支えます。

AIoT予知保全
リアルタイム監視とインテリジェント診断により、ダウンタイムを最小化し、運用信頼性を向上します。

先進の整流設計。定格フルパワー性能。

最適化された電力変換アーキテクチャにより、200～220Vacの系統環境でも100%の出力性能を実現し、従来システムで一般的だった制約を解消します。

定格電力がそのまま実使用可能電力とは限りません。

多くの競合システムでは、電流制限により低電圧時に大幅な出力ディレーティングが発生します。一方、RPS-7000は最大48Aの出力電流と連続定電力動作により高い実使用可能電力を維持し、実際の試験環境でエンジニアが必要とする性能を提供します。

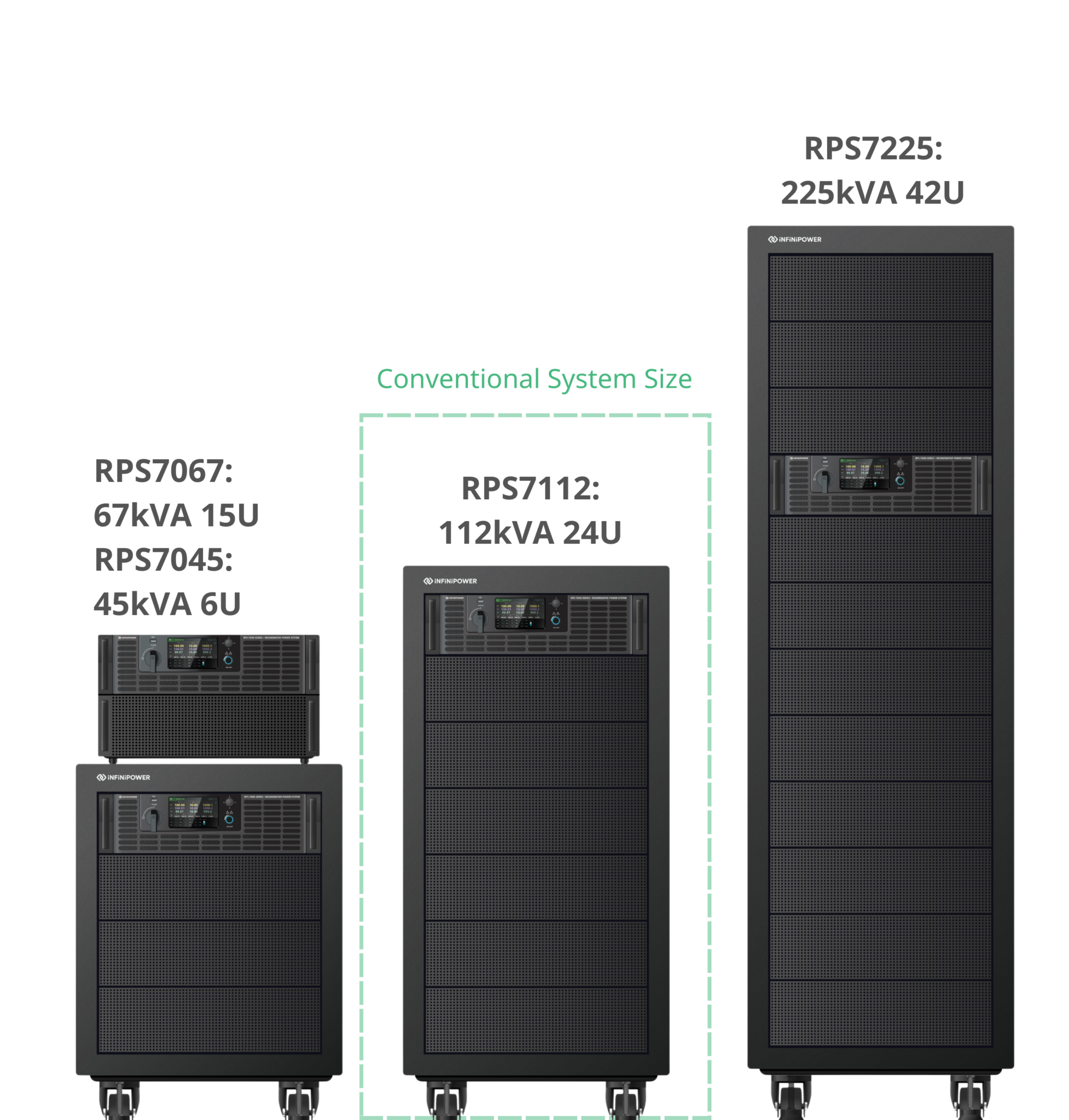

より大きな電力を、より少ないスペースで。

RPS-7000は、従来ソリューションに比べて50%高い電力と電流を提供しながら、ラックスペースを約3分の1に抑えます。

包括的なシミュレーション機能

第50次までの高調波合成と各種波形編集モードに対応し、電源ライン擾乱（PLD）や任意波形を高精度にシミュレーションできます。さらに、IEC 61000やLVRTなど国際規格向けの内蔵試験モードにより、包括的な規格適合試験をサポートします。

電圧ディップ（STEPモード）

サージ（PULSEモード）

高調波歪み（合成モード）

出力モード概要

試験要件に合わせて最適な出力構成を選択できます。

単相モード

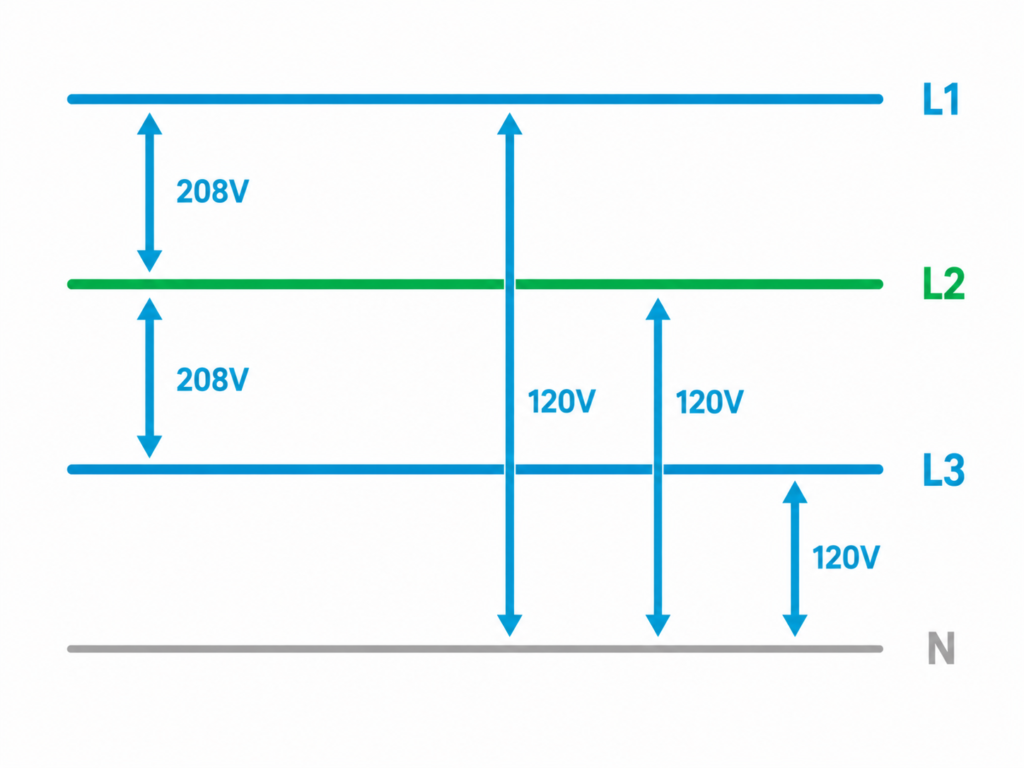

三相モード

スプリットフェーズモード

次世代パワープラットフォーム

次世代の電力試験に向けて設計

AIoTインテリジェント予知保全

電源試験を超えて：リアルタイム状態監視とESGデータ可視化を手元で実現。

PowerSense AI:
リアルタイム状態監視により動作傾向の逸脱を分析します。
予知予防サービス（PPS）:
故障が発生する前に潜在リスクを特定します。
結果:
設備稼働率を95%以上へ向上します。

AIデータセンターを支える：Power Shelf試験アーキテクチャ

RPS-7000による次世代Power Shelf検証

インテリジェントコントローラおよびソフトウェア仕様

制御インターフェース（PowerVue）：PCベースの直感的なGUIにより、リモート制御、波形監視、複雑なシーケンス編集（LIST/PULSE/STEP）に対応します。
AIoT予知保全（PowerSense AI）：リアルタイム状態監視と動作傾向の逸脱分析により、95%以上の設備稼働率を確保します。
PPS（予知予防サービス）：ファンやモジュールなど重要部品のリスクを自動で特定し、保守アラートを通知します。
ESGモニタリング：リアルタイムのCO₂削減量トラッキングとエネルギー効率の可視化を統合ダッシュボードで提供します。

電源および性能仕様

出力周波数：DC、15～1500 Hz（広帯域オプション対応）。
電力容量：高密度アーキテクチャにより、3Uあたり22.5 kVAを実現します。
エネルギー回生：フル4象限回生AC/DC電源として、最大90%のエネルギーを系統へ回生し、TCOを低減します。
出力電流：単一3U筐体で最大48A（三相）/144A（単相）に対応します。
並列運転：最大3台の並列接続により、システム容量67.5 kVAまで拡張可能です。
負荷互換性：RCD、誘導性負荷、容量性負荷など複雑な負荷条件に対応します。

機構および運用仕様

フォームファクタ：6 kVAから22.5 kVAまで、すべての容量をコンパクトな3Uラックマウント筐体で提供します。
ケーブルレスアーキテクチャ：革新的な一体型内部バスバー設計（ケーブルレス）により、EMIを低減し、熱疲労を抑え、冷却効率を20%向上します。
動作騒音：インテリジェントな温度制御ファンロジックにより、フルロード運転時でも騒音レベルを80 dB未満に維持します。
省エネ待機：Smart Sleep Modeにより、非稼働時の待機電力を67%削減（約1.18 kVA）します。

ともに、持続可能な未来を切り拓く。

新エネルギー機器の試験では、安定性と信頼性が極めて重要です。InfiniPowerは、世界をリードするブランドの設計検証と、世界水準のスマート製造工場による品質保証を基盤に、長期にわたり信頼できる試験用電源ソリューションを提供します。厳格な製品性能および規格適合要件への対応を、最高品質の電源サポートで支援し、持続可能な生産の未来をともに推進します。
