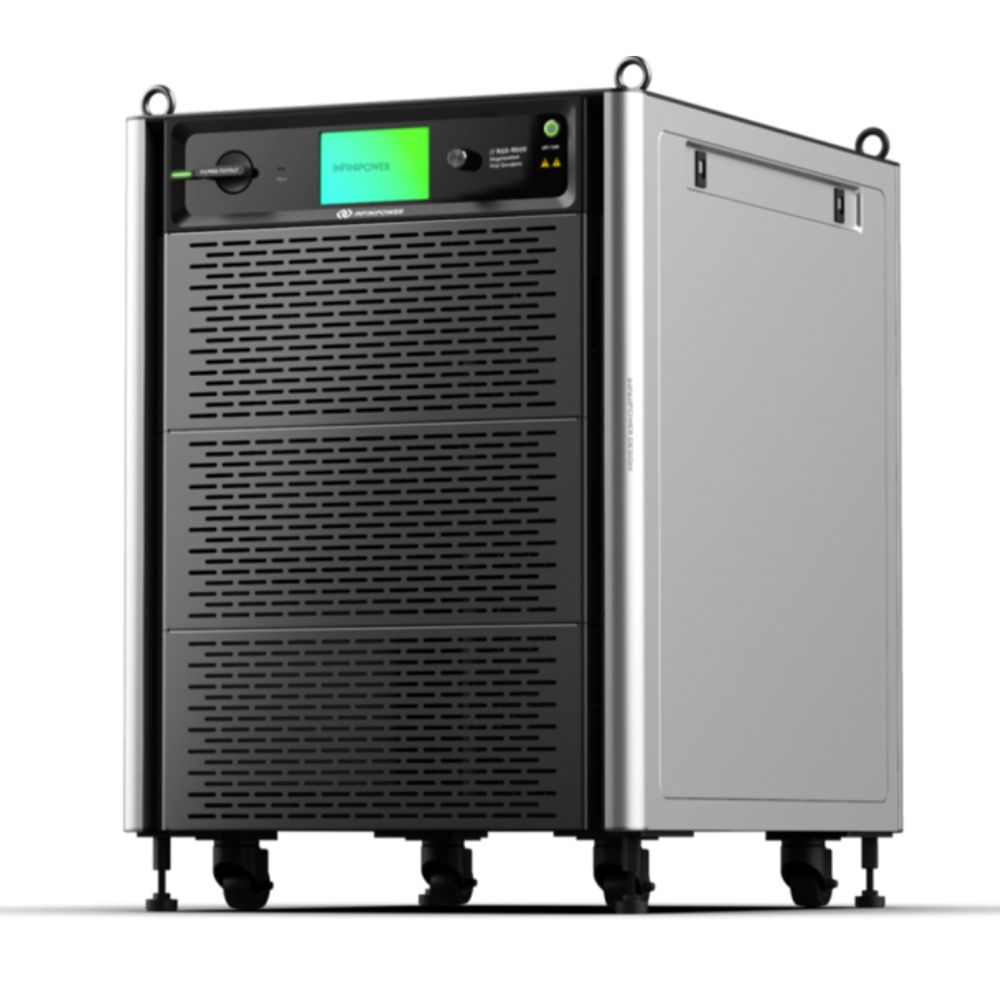

RPS - 5000G 주요 규격 및 응용
RPS-5000G(모델 G 시리즈)는 녹색 에너지 산업의 테스트를 위해 특별히 설계된 전력망 시뮬레이터입니다. 회생형 사분면 AC/DC 전원 공급 장치를 특징으로 하며, AC, DC 및 AC+DC 모드를 지원하여 녹색 에너지 및 마이크로그리드 테스트에서 전력망을 통해 장비로 전력을 공급하거나 전력을 전력망에 되돌려 보내는 양방향 응용을 완벽하게 시뮬레이션할 수 있습니다(예: 충전소의 AC 단자, 태양광 인버터, 양방향 차량 탑재 충전기 OBC 등). 또한 IEEE 1547, UL 1741, IEC 61000-3, IEC 61000-4와 같은 다양한 전력망 테스트 표준을 지원합니다. RPS-5000G 시리즈는 정밀하고 신뢰할 수 있는 테스트를 구현할 뿐만 아니라, 테스트 중 발생하는 전력을 전력망에 되돌려 보내어 전력 소비 및 냉각 비용을 크게 절감하고, 효율성과 지속 가능성을 촉진합니다.
- 출력 전력: 30 kVA, 45 kVA 및 최대 225 kVA까지 출력
- 출력 전압: 0–350 V; 0–400 V (선택 사항)
- 넓은 전류 출력: 45 kVA는 300 A에 도달하며, 이전 세대에 비해 35% 향상됨
- 출력 형태: 단상, 삼상 또는 분상 (최대 ±1130 VDC)
- 지속적인 작업 모드: 지속적인 전압, 지속적인 전류, 지속적인 전력
- 파형 시뮬레이션: 임의 파형 편집, 고조파 왜곡/합성 출력 지원
- 외부 제어: DB25 인터페이스, 아날로그 및 디지털 입력/출력 지원
- 테스트 표준: 저전압 지나가기(LVRT), 위상, 주파수 변동 및 고조파 주입 등 전력망 연결 표준을 준수
솔루션 예시:
- 전기차 AC/DC 충전소, 양방
- 향 차량 탑재 충전기(OBC)
- V2G, V2H, V2X 및 전기차
- 충전 케이블 및 부품
- 태양광 PV 인버터, 그리드
- 연계 인버터, 풍력 시스템
- 산업용 및 가정용 에너지 저
- 장 시스템(ESS), 에너지 저
- 장 인버터(PCS)
01.
사분면 전력망 시뮬레이션
RPS-5000G는 회생형 AC/DC 전원 공급 장치와 전자 부하를 동시에 수행할 수 있습니다. 전류와 전압을 조정하여 전력 공급과 부하 기능을 제공합니다. 마이크로그리드 응용에 적합하며, 태양광 인버터, PCS, ESS 시스템 등 양방향 전력 흐름을 지원합니다. 정확한 테스트를 보장하고, 전력 소비 및 냉각 비용을 절감하며, 효율성과 지속 가능성을 향상시킵니다.
02.
지속적 전력
RPS-5000은 각 상(또는 채널)에서 AC와 DC를 동시에 작동할 수 있으며, 자동으로 출력 모드를 전환하여 테스트에 높은 유연성을 제공합니다. 단상, 분상, 삼상 및 다채널 응용을 위한 AC, DC, 선택적 AC+DC 출력 구성을 제공하며, 선택적으로 AC와 DC 격리 중성점이 제공됩니다. VDC는 최대 990/1130 VDC까지 지원(선택 사항)하며, 분상 모드는 독립적인 전압 설정을 지원하여 이중 전선과 같은 특수 응용에 적합합니다.
전원 설계 및 검증 테스트 솔루션
상업용 전자기기, 산업 조명 시스템, 전력 장비 및 변압기 등을 위한 전문 전원 설계 및 검증 테스트 서비스를 제공합니다. 안정적이고 제어된 AC 전원 출력을 통해, 당사의 테스트 장비는 제조업체들이 실제 작동 조건을 시뮬레이션하고, 제품의 내구성, 안전성 및 기능성을 전체 제품 생애 주기(연구개발, 대량 생산, 유지보수 및 퇴역) 동안 종합적으로 평가할 수 있도록 지원합니다.
03.

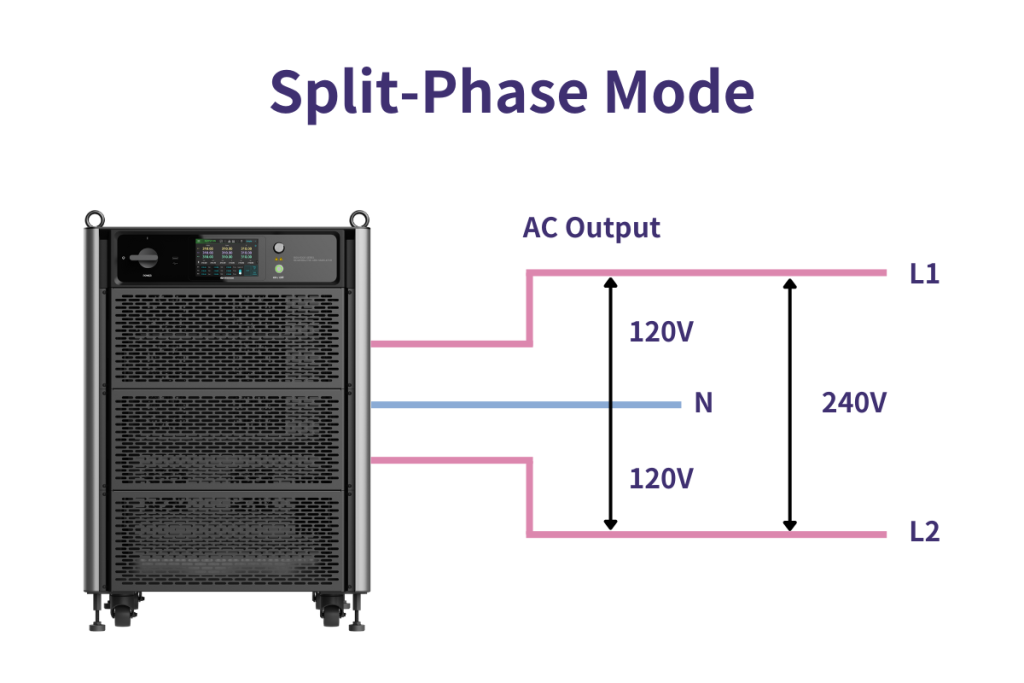

삼상, 단상 및 분상 출력
RPS-5000은 각 상(또는 채널)에서 AC와 DC를 동시에 지원하며, 자동으로 출력 모드를 전환하여 다채널 응용 요구 사항을 충족합니다. AC, DC 및 선택적인 AC+DC 출력 구성을 제공하며, 선택적으로 격리된 중성점을 지원합니다. VDC의 경우 최대 990/1130 VDC(선택 사항)까지 지원하며, 분상 모드는 이중 전선 구성과 같은 특수 응용에 적합한 독립적인 전압 설정을 지원합니다.
04
PHIL 시뮬레이션 및 디지털 시뮬레이션
RPS-5000G는 표준 아날로그 및 디지털 I/O (EXT IO)를 내장하여 맞춤형 테스트 구성이 가능합니다. 시스템 제어 및 자동화 통합을 지원합니다. 전력 하드웨어 및 전력망 시뮬레이션(PHIL)에서는 빠른 응답 증폭기로 작동하며, 전압, 전류, 주파수, 파형을 실시간으로 제어합니다. 이 기능은 동적 전력망 테스트, 전기차 시스템 테스트 및 녹색 에너지 테스트에 적합합니다.
전원 설계 및 검증 테스트 솔루션
상업용 전자기기, 산업 조명 시스템, 전력 장비 및 변압기 등을 위한 전문 전원 설계 및 검증 테스트 서비스를 제공합니다. 우리의 솔루션은 다양한 작동 조건에서 이들 장비의 안정성과 성능을 보장하며, 기업이 엄격한 품질 기준과 안전 요구 사항을 충족하도록 지원합니다.
05.
고급 파형 편집 및 고조파 분석
RPS-5000 시리즈는 다양한 복잡한 응용을 위한 포괄적이고 유연한 고급 출력 기능을 제공합니다. 기본 출력 기능 외에도 인터 하모닉, 리스트, 과도 상태 모드와 내장 오실로스코프가 있어 파형 시뮬레이션과 분석이 용이합니다. 각 상은 독립적으로 편집할 수 있으며, IEC-61000-4-3, IEC-61000-4-11, UL-1741SA, IEEE-1547, IEC-62116 등의 표준에 맞춘 맞춤형 솔루션을 제공합니다.
06.
저파형 출력
전력 시스템 테스트에서 전압 파형은 전력 손실 및 부품 과열을 초래할 수 있어 제품 품질과 내구성에 영향을 미칩니다. 예를 들어, 전기차(EV) 차량 탑재 충전기(OBC) 테스트에서 저파형(iTHD 사양)은 중요한 지표입니다. RPS-5000 시리즈는 전압 파형을 0.6 Vrms 이하로 출력하여, 일반적으로 2 Vrms 성능을 가진 다른 제품들과 비교해 테스트 정확도와 신뢰성을 크게 향상시킵니다. 이로 인해 고객은 제품 검증 시 더 큰 자신감을 가질 수 있습니다.
07.
PowerVUE 원격 제어 소프트웨어
Infinipower의 PowerVUE 원격 제어 소프트웨어는 Windows OS에서 실행되며, 내장된 LAN 및 GPIB 인터페이스를 통해 로컬 또는 원격 제어가 가능합니다. 사용자는 직관적인 그래픽 인터페이스를 통해 원격으로 조작할 수 있으며, 스마트한 테스트 모니터링 및 관리를 실현합니다. 소프트웨어는 IEC 61000-4-11, 4-13, 4-14, 4-17, 4-28, 4-29 표준을 준수하는 종합적인 테스트 모드를 제공하며, 각종 규제에 맞는 파라미터로 작동하여 국제 표준 요구 사항을 충족합니다.
전력 장비 테스트에서 안정성과 신뢰성은 매우 중요합니다.
Infinipower는 글로벌 선도 브랜드의 설계 검증과 세계적 수준의 스마트 제조 시설에서 품질 보증을 받아 시간이 지나도 견딜 수 있는 테스트 전원 솔루션을 제공합니다. 최고의 전원 지원을 통해 엄격한 제품 성능 및 규제 요구 사항을 충족하고, 지속 가능한 생산 미래를 함께 추진해 나갑시다!
