隨著太陽能發電、儲能系統與雙向電力轉換設備持續普及，電力流動已從單向供電，逐漸轉向多個能源設備共同參與的雙向架構。當公用電網突然中斷，原本與電網連接的設備能否正確辨識異常、停止向非預期的孤島區域供電，成為併網安全的重要課題。
孤島測試（Islanding Test）正是驗證這項保護能力的關鍵。本文將從孤島效應的形成原因出發，說明防孤島測試的原理、RLC 負載的角色，以及如何透過清楚的參數設定與狀態監控，建立更具一致性的測試流程。
什麼是孤島效應？為什麼電網斷開後，線路仍可能帶電？

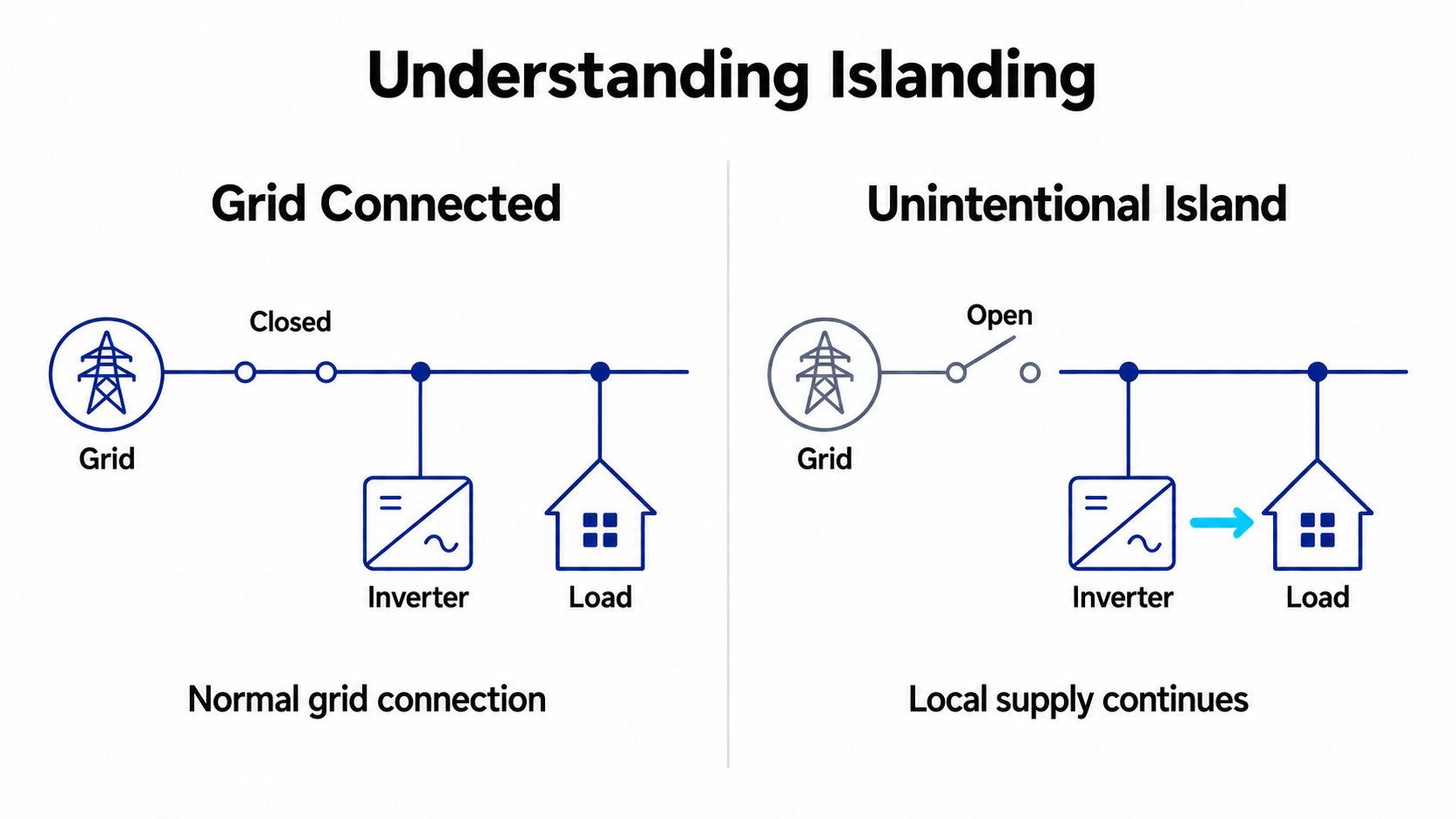

孤島效應是指部分電力系統與公用電網分離後，區域內的發電設備仍持續向當地負載供電，形成獨立運作的電氣區域。
例如，一套太陽能逆變器原本與市電並聯，並供應附近負載。當上游開關斷開，若逆變器未及時辨識電網已失聯，便可能持續供電，使原本預期失去電源的線路仍然帶電。
非預期孤島可能帶來線路帶電、電壓與頻率失去公用電網約束，以及復電時不同步重合閘等風險。因此，防孤島保護的目的，是讓設備辨識這類狀態，並依適用要求停止向該區域持續供電。
需要區分的是，微電網或儲能系統也可能在規劃好的隔離與控制機制下，刻意進入離網供電。這類「計畫性孤島」與需要防止的「非預期孤島」，具有不同的控制目標與驗證需求。
為什麼只做斷電測試，還不足以驗證防孤島能力？
一般直覺認為，電網一旦消失，設備端的電壓或頻率就會立即出現明顯變化。然而，當區域內的發電功率與負載需求接近平衡時，斷網後的電氣參數可能暫時維持在保護門檻內，使孤島狀態更難被辨識。
這也是防孤島驗證的重要挑戰：越接近平衡的供需條件，越可能考驗設備的偵測能力。
因此，測試不能只觀察明顯失壓時是否停機，而需要建立指定的發電與負載條件，再切離電網，觀察設備的實際反應。IEC 62116 即提供併網型太陽能逆變器防孤島措施的測試程序，以提高驗證的一致性與可重現性。
RLC 負載：建立具有挑戰性的孤島條件
防孤島測試常使用由電阻（R）、電感（L）與電容（C）組成的並聯負載，建立指定的有功、無功與共振條件。
| 元件 | 在測試中的主要角色 |
|---|---|
| 電阻 R | 消耗有功功率，調整負載與待測設備輸出的功率匹配程度 |
| 電感 L | 提供感性無功，參與負載共振條件的建立 |
| 電容 C | 提供容性無功，搭配電感調整共振頻率 |
當 RLC 負載調諧至接近電網基頻，且負載與設備輸出接近平衡時，便能建立較難偵測的孤島情境。
其中，品質因數（Quality Factor，Qf）用來描述負載的共振特性。它與一般介面上的功率因數（PF）意義不同，不能互相替代。測試時應依適用程序確認 R、L、C、品質因數及功率匹配條件，而非只確認負載總功率。參考：IEC 62116 技術內容
孤島測試如何進行？掌握斷網前後的連接關係

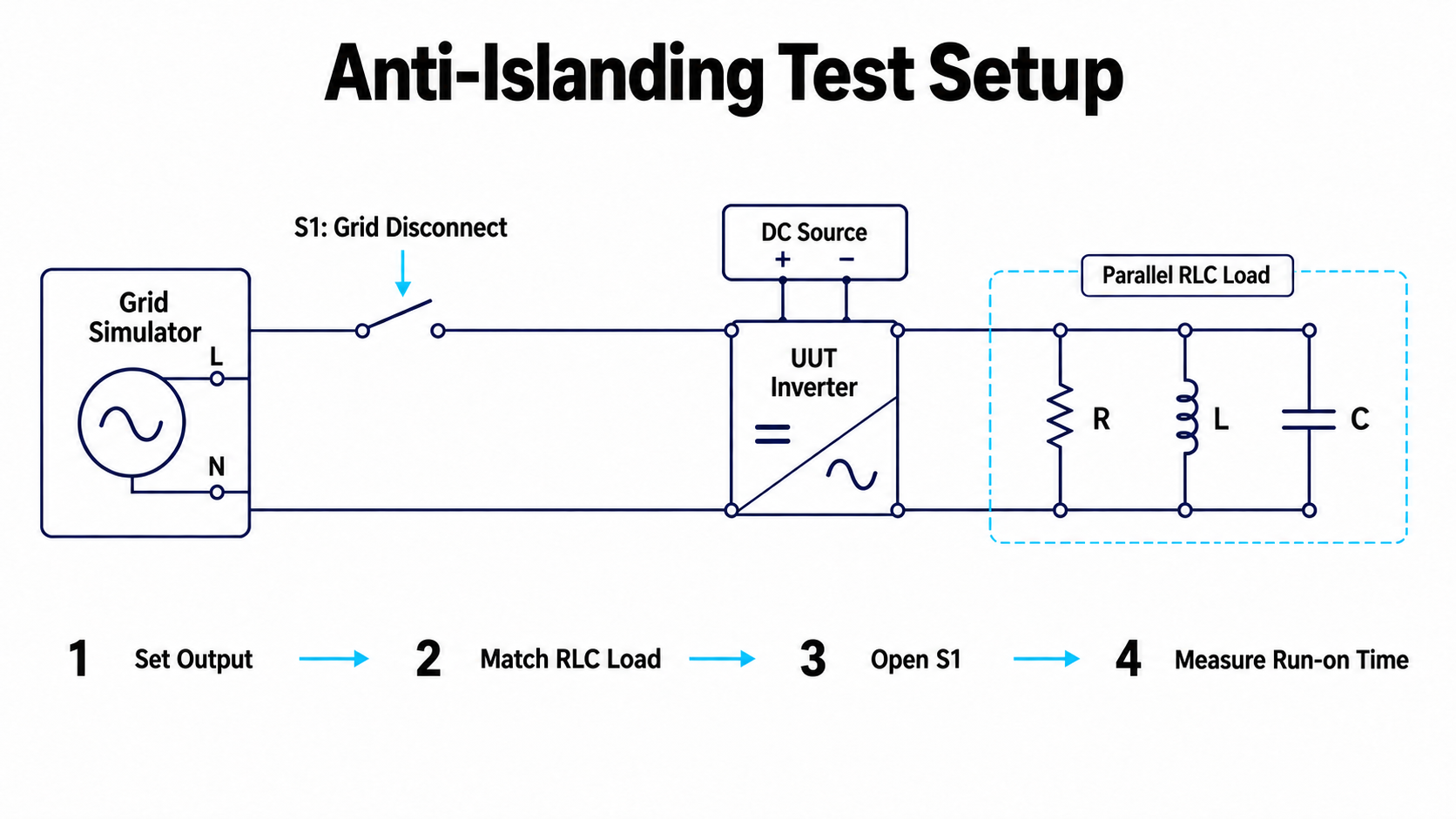

典型的測試架構包含電網或電網模擬器、待測設備（UUT）、RLC 負載，以及用於切離電網的開關。
測試的關鍵在於：斷開電網連接後，待測設備與 RLC 負載仍須保持連接，才能形成需要驗證的孤島條件。
整體驗證可分為以下階段：
建立併網條件
設定電壓與頻率，讓待測設備進入指定輸出狀態。
調整負載條件
依測試要求設定 RLC 負載，並確認實際有功與無功功率。
切離電網
斷開電網側連接，保留待測設備與負載所構成的局部電路。
記錄設備反應
同步觀察開關動作、電壓與輸出電流，量測孤島形成後設備持續供電的時間。
更換條件並重複驗證
依適用程序執行不同輸出功率及負載匹配條件的測試。
其中，持續供電時間（Run-on Time）的量測，須依規範定義確認起點與終點，不能只以設備畫面出現告警或狀態切換作為判定依據。
測試結果可信度，來自參數與量測的一致性
孤島測試的結果，除了受到待測設備保護演算法影響，也與測試平台的設定及量測方式密切相關。
實務上應特別確認：
負載實際值： 元件誤差與溫升可能改變原先設定的負載條件。
功率匹配程度： 應量測實際功率，避免僅以額定值推估。
開關與量測同步： 明確記錄實際斷網時刻，才能正確計算反應時間。
設備運作設定： 保護門檻、控制模式與韌體版本應納入紀錄。
此外，研發驗證與正式符合性測試的範圍不同。即使設備在某一組條件下成功停止供電，也仍需完成適用標準要求的測試組合，才能評估其符合性。
INFINIPOWER RPS 系列：讓測試設定與電路狀態更清楚
在孤島測試中，工程師需要同時掌握電網條件、負載參數、開關狀態與待測設備的反應。當資訊分散於不同畫面時，設定與判讀也會變得更複雜。

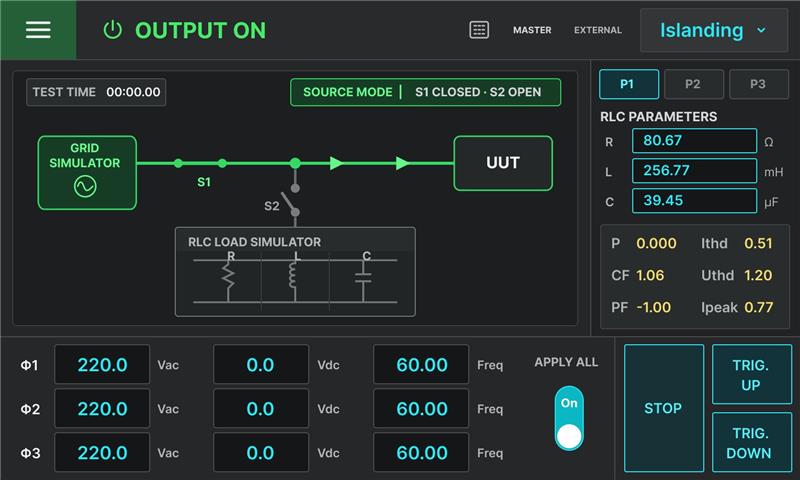

依本次提供的 RPS 孤島測試介面，三相電壓、頻率、RLC 參數及 S1／S2 開關狀態可集中呈現，並以電路圖與色彩標示不同模式下的連接及能量流向，協助使用者理解當前測試狀態。
圖說：RPS 孤島測試介面示意，整合電壓、頻率、RLC 參數與開關狀態，協助工程師掌握測試配置。實際測試接線與操作順序依系統配置及測試程序設定。
對於需要處理併網設備雙向能量流動的測試平台，INFINIPOWER RPS-7000 的四象限與回饋式架構，也可作為電網模擬方案的規劃基礎。完整孤島測試系統仍須依待測設備容量、負載需求、切離開關及量測配置共同設計。
從斷網模擬，走向可靠的保護驗證
孤島測試關注的，是設備在失去公用電網後，能否正確辨識當前狀態，並完成預期的保護動作。
從負載匹配、電網切離到波形量測，每一個環節都影響結果的可信度。建立清楚、受控且可重現的測試條件，能幫助研發團隊更有效地找出保護盲點，為產品併網前的安全驗證提供依據。
正在規劃太陽能逆變器或儲能 PCS 的孤島測試？聯絡 INFINIPOWER 團隊，討論適合的電網模擬與源載配置方案。
