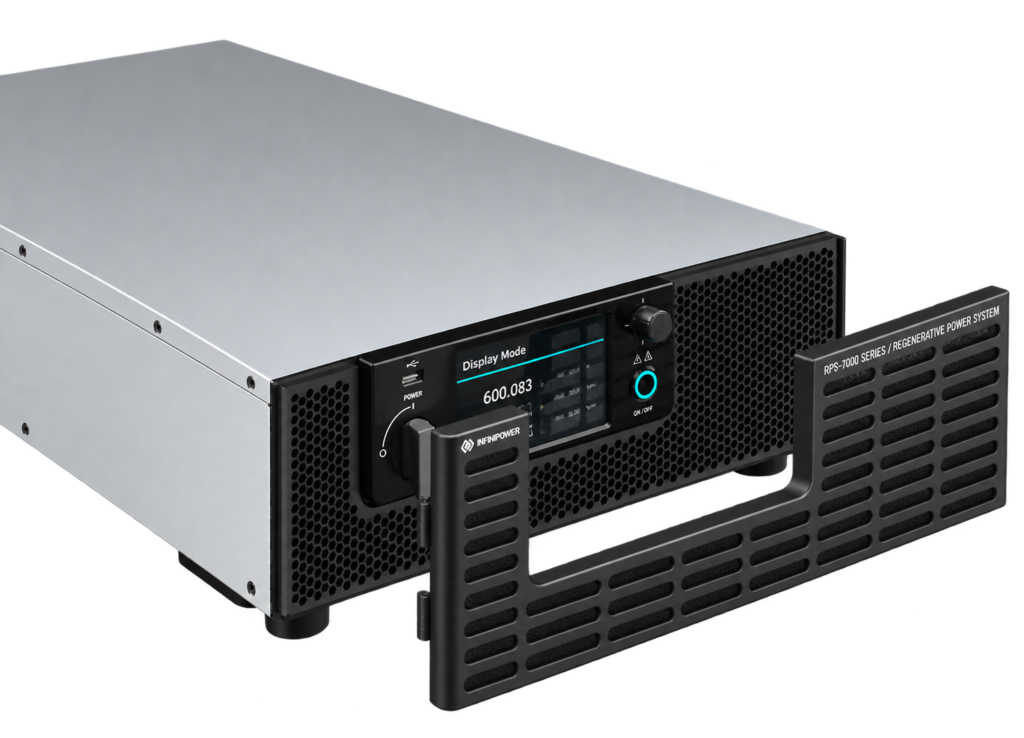

RPS-7000
22.5kVA • 48A • 200–480V in 3U
RPS-7000 是高性能四象限回饋式 AC/DC 電源系統，專為 EV、AI 基礎設施、儲能與電力電子測試而設計。僅 3U 高度即可提供最高 22.5kVA 與 48A，並能在 200–480Vac 輸入範圍內維持全功率運作，無需降額或外接變壓器。
RPS-7000：單一平台，開啟無限電力測試可能
回收型 AC／DC 電源、電子負載與電網模擬器
從 9 kVA 到 225 kVA，靈活擴充且毫不妥協的電力測試設備
RPS-7000 系列將能量回收型 AC／DC 電源、電子負載及電網模擬器整合於單一高效能平台。在超精巧的 3U 體積，單機最高可提供 22.5 kVA 輸出，並可透過並聯運作擴充至 225 kVA。其卓越的功率密度可滿足從零組件驗證到高功率系統測試等各類應用，同時為未來擴充保留最大的靈活性。
RPS-7000 採用新一代 SiC MOS 技術，在 200–480 Vac 輸入範圍內，可提供最高 48 A 輸出電流及真正的恆功率效能。輸出電壓最高支援 400 V L-N 與 690 V L-L，能為電動車、再生能源、儲能系統、AI 資料中心及先進電力電子設備提供可靠的測試能力。
核心規格與應用領域
主要特色
- 輸出功率：9 kVA – 22.5 kVA
- 全功率 AC/DC 操作
- 200–480V 零降額
- 輸出電壓：0 – 350 V；0 – 400 V（選配）
- 頻率：DC、30–100 Hz；30–1000 Hz（選配）
- 最大電流提升 35%
- 關鍵元件冷卻效率提升 20%
- 支援並聯連接以擴充高功率容量
- 輸出模式：單相、三相或分相（最高可達額定電壓的 200%）
- 三種操作模式：定電壓、定電流與定功率
- LIST、STEP、PULSE 與 TRANSIENT 模式
- 任意波形編輯與電力線擾動（PLD）模擬
- 諧波擾動／波形疊加
- 諧波分析：電壓與電流量測最高至第 50 次諧波
- 符合 LVRT、相位偏移、頻率變化、諧波注入等併網標準
- 標準符合性：IEC 61000-3-2/-3-3/-3-11/-3-12/-4-11/-4-13/-4-14/-4-28/-4-34 測試
- 支援介面：USB、LAN、GPIB、CAN 與 Std I/O
應用領域
- AI 伺服器、資料中心與 HDVC 應用
- EV 充電器、BOBC、V2G、V2H、V2X、EV 充電線與相關元件
- 太陽能 PV 逆變器、併網逆變器與風力發電系統
- 工業與住宅儲能系統（ESS）、電力轉換系統（PCS）
- 不斷電系統（UPS）與電源分配單元（PDU）
- 法規測試：IEEE 1547、UL 1741、IEC 62116 等
- 微電網測試、PHIL（Power Hardware-in-the-Loop）與孤島保護測試。
專為真實場域電力驗證打造
TRUE 高電流能力
最高可提供 48A 輸出電流，滿足低電壓與高電流測試應用。
0% 低電壓降額
即使在 200–220V 場域條件下，仍可維持完整輸出能力。
高功率密度
以更小的設備佔用空間提供更高功率，適合現代實驗室與自動化系統。
高品質製造
於 Lanner 生產據點製造，並遵循 TL 9000、ISO 27001 與 IATF 16949 認證系統，確保任務關鍵應用所需的可靠性。
AIoT 預測性維護
透過即時監控與智慧診斷，降低停機時間並提升運轉可靠度。
真正關鍵的是可用功率，而非僅有額定數字
許多競品系統在低電壓下會因電流限制而出現明顯功率降額；RPS-7000 則可透過最高 48 A 輸出電流與連續恆定功率運作，維持高可用功率，提供工程師在真實測試環境中真正需要的性能。

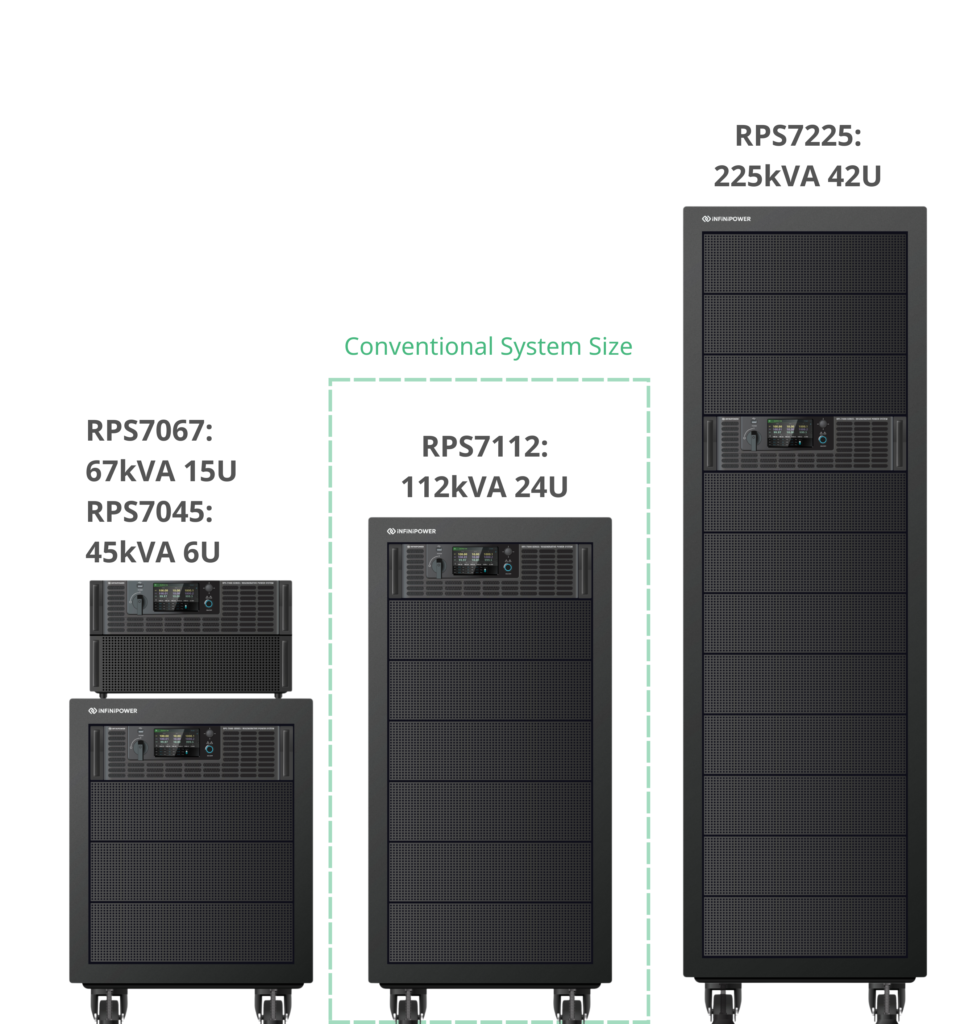

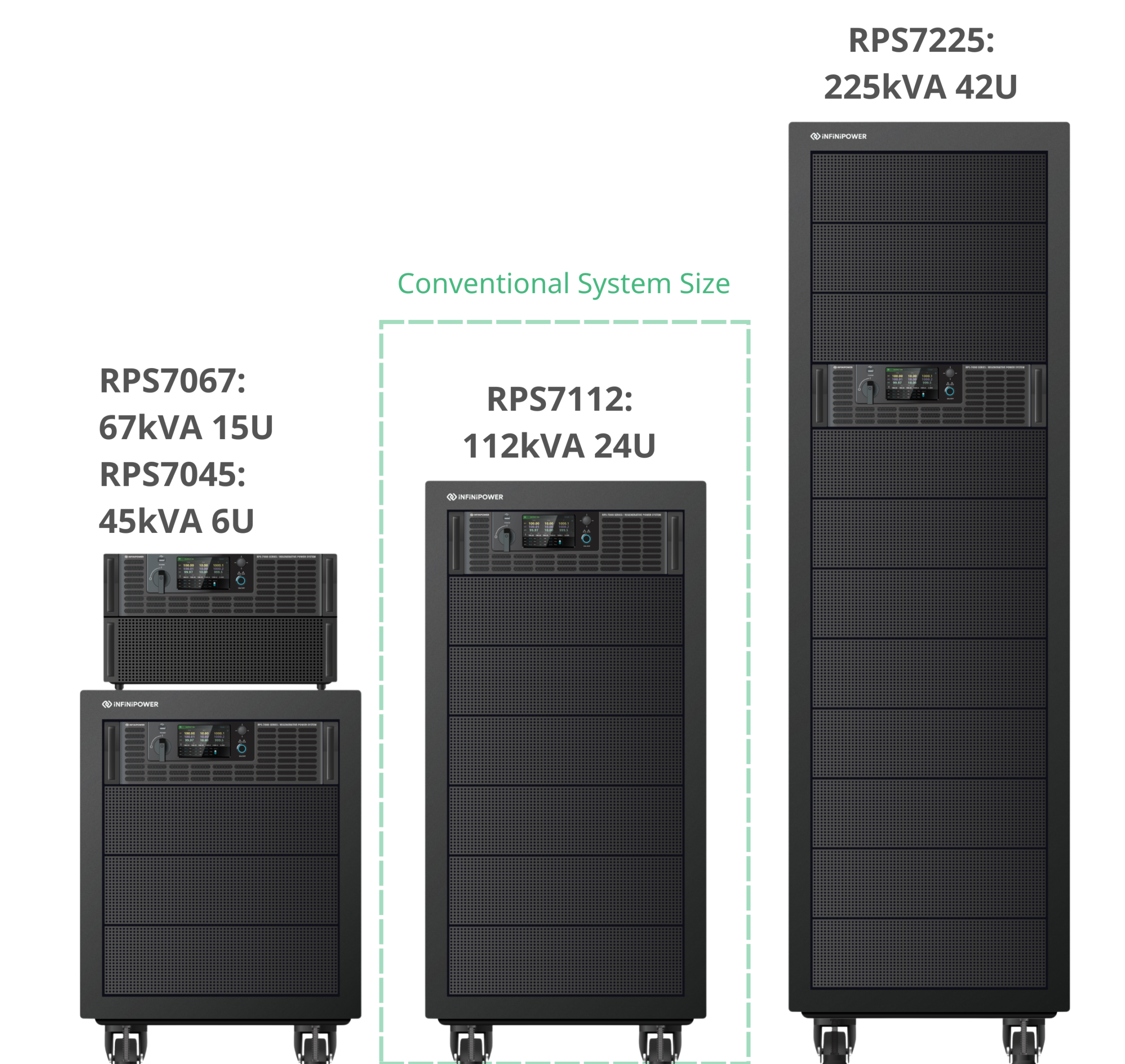

提升功率密度，節省機櫃空間
相較於傳統解決方案，RPS-7000 可提供多出 50% 的功率與電流，同時僅佔用三分之一的機櫃空間。
依循國際認證製造標準
每一台 RPS-7000 均依循國際認可的品質與資安管理系統進行開發與製造。從安全的產品開發、精密製造到長期可靠度管控，每個階段皆經過嚴謹設計，確保在高要求的電力測試應用中提供穩定可靠的效能。
IEC 62443-4-1 • ISO 27001
通過安全開發與資訊安全認證，保障連網測試系統的安全性。
TL 9000
採用電信等級品質管理，確保製造品質一致與長期可靠運作。
IATF 16949
遵循車用等級製造標準，確保產品具備精準度、一致性及可靠效能。
IEC 62443-4-1 • ISO 27001
通過安全開發與資訊安全認證，保障連網測試系統的安全性。
TL 9000
採用電信等級品質管理，確保製造品質一致與長期可靠運作。
IATF 16949
遵循車用等級製造標準，確保產品具備精準度、一致性及可靠效能。
全方位電力驗證，一機滿足所有需求
全方位電力驗證
一機滿足所有需求
突破標準波形限制
RPS-7000 具備完整的波形產生能力，可模擬標準電力訊號及複雜的電網條件。除了支援標準輸出波形、內建失真波形庫及可完整程式化的自訂波形外，亦能精準重現真實世界的運作條件，滿足產品開發、法規符合性驗證及可靠度測試需求。
從再生能源系統、電動車充電樁、儲能設備、UPS、AI 資料中心電力基礎設施，到工業電力電子設備，RPS-7000 均能提供所需的靈活性，協助驗證設備在正常及異常供電條件下的運作表現。
支援波形
- 正弦波－模擬標準市電電源
- 方波－適用於快速切換及控制系統測試
- 三角波－適用於動態響應及類比電路評估
- 削波正弦波－模擬失真的市電波形
- 內建失真波形（DST）－提供超過 30 種預設失真曲線，可快速進行電力品質測試
- 自訂波形－建立符合特定應用驗證需求的客製化波形
完整的模擬能力
支援最高 50 次諧波合成及多種波形編輯模式，可精準模擬電力線擾動（PLD）與任意波形。此外，內建 IEC 61000、LVRT 等國際標準測試模式，確保全面符合相關法規要求。
電壓驟降（STEP 模式）
突波（PULSE 模式）
諧波失真（合成模式）
電網擾動與暫態模擬
RPS-7000 提供完整的動態測試模式，可模擬真實電網中的擾動與暫態事件，協助工程師評估電力電子設備在異常供電條件下的效能、穩定性及保護機制。

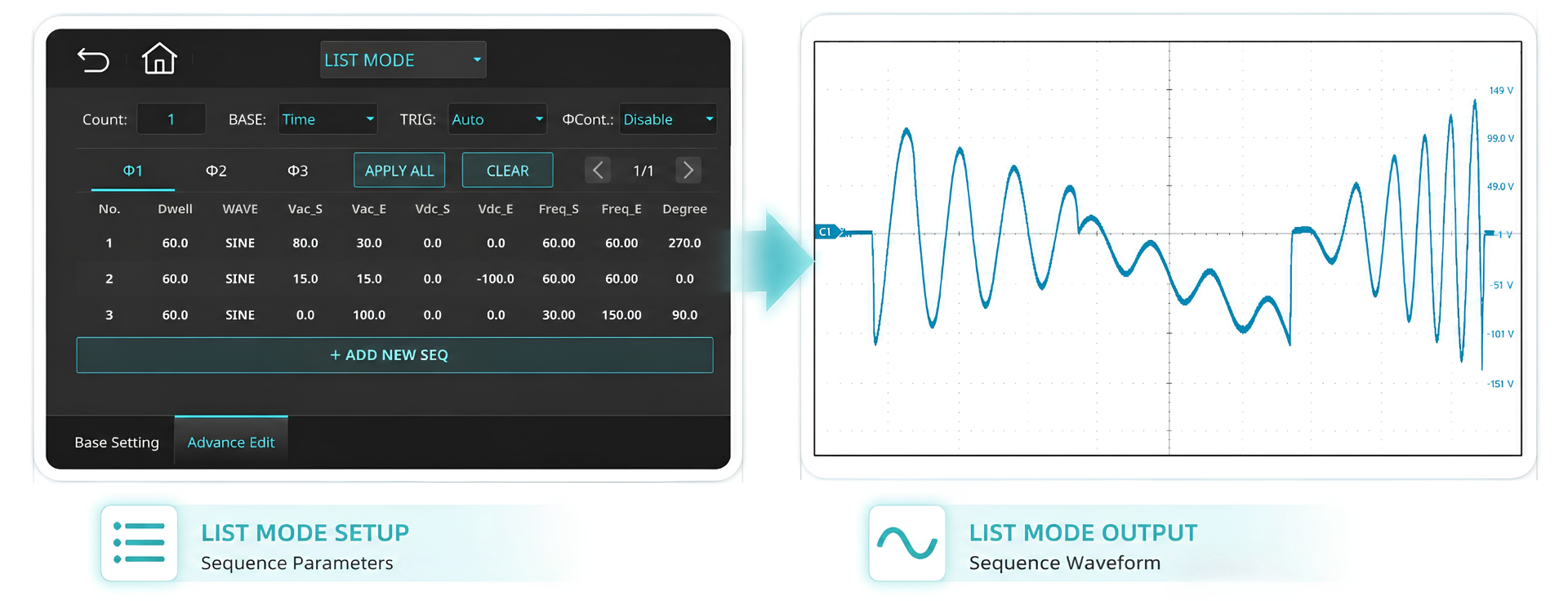

LIST Mode
建立可編程的多步驟測試序列，並可設定電壓、頻率、波形、停留時間及循環次數，適用於長時間測試、自動化驗證及法規符合性驗證。

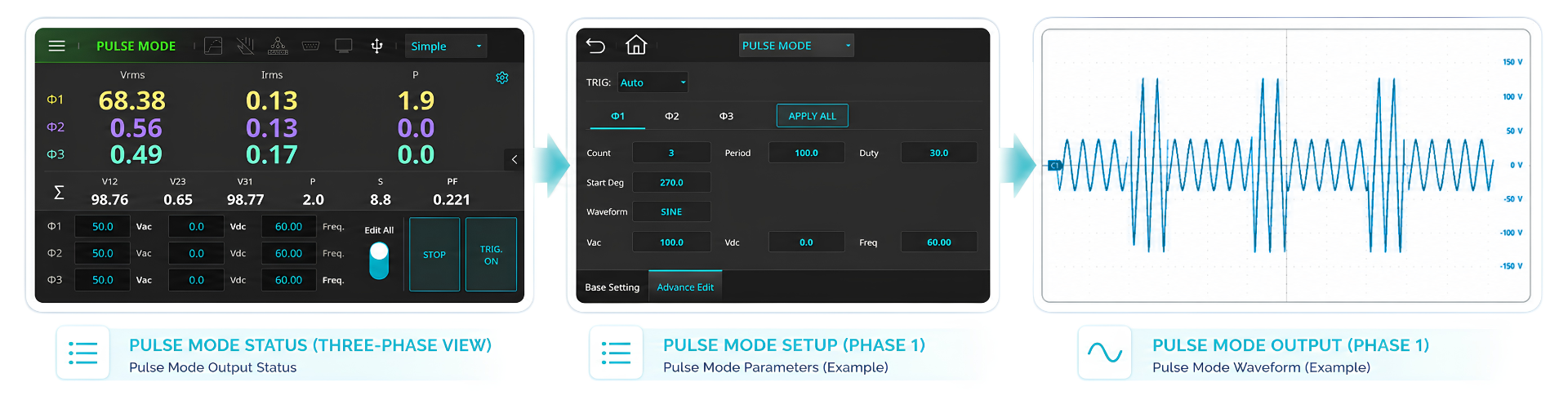

PULSE Mode
模擬短時間電壓變化，並可調整振幅、占空比及脈衝寬度，用於驗證設備的暫態耐受能力與保護效能。

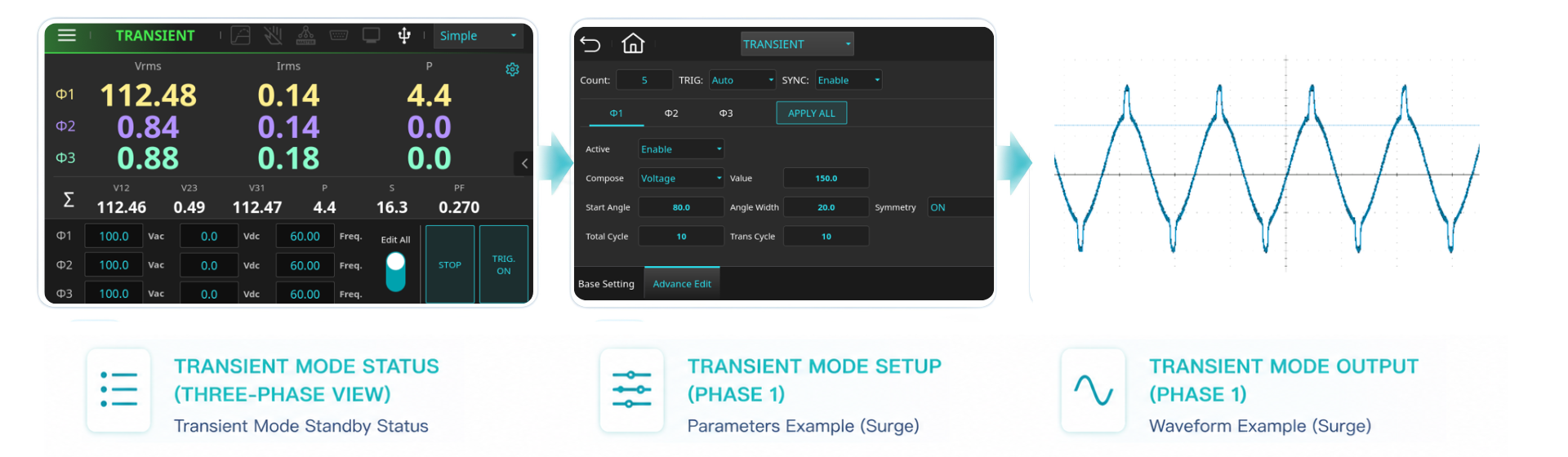

TRANSIENT Mode
透過可編程的相位角、持續時間、振幅，以及正半週或負半週特性，精準重現電壓驟降、突升及其他電網暫態事件。
輸出配置概覽
依照您的測試需求，選擇最合適的輸出配置。
Single-Phase Mode
Three-Phase Mode
Split-Phase Mode
即時掌握關鍵電力量測數據
RPS-7000 提供兩種針對不同測試情境設計的量測顯示模式，工程師無須中斷系統運作，即可在基本運作數據與完整電氣分析之間快速切換。
簡易模式（Simple Mode）
以清晰易讀的大型版面顯示三項關鍵電氣參數，讓操作人員能快速掌握重要量測數據。此模式適合設備設定、生產測試、日常操作及遠端監控。

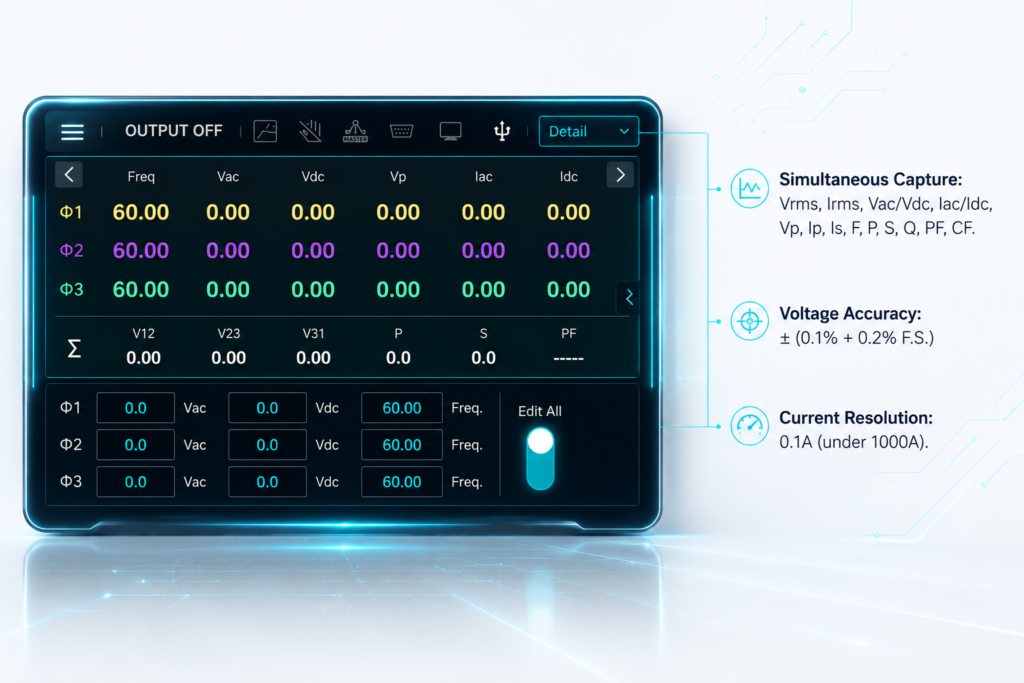

詳細模式（Detailed Mode）
單一畫面最多可顯示 15 項電氣參數，包括電壓、電流、功率、頻率、功率因數、峰值因數，以及其他 AC／DC 量測數據。工程師可同時監測完整的電氣特性，適用於產品驗證、電力品質分析及故障排除。
Detailed Mode
深入掌握電力品質
除了即時電力量測外，RPS-7000 亦內建分析工具，協助工程師在不需使用額外測試儀器的情況下，評估電力品質及輸出特性。整合式諧波分析與即時波形監測功能，可快速驗證待測物（DUT）的效能、簡化故障排除流程，並加速產品驗證。
諧波分析
即時量測電壓與電流的總諧波失真（THD），並提供從基波到第 50 次諧波的詳細分析。畫面可同時顯示諧波振幅、百分比及相位資訊，以及電壓、電流、頻率、有效功率、功率因數與峰值因數等關鍵電氣參數。
提供表格及長條圖兩種顯示方式，讓工程師能快速評估諧波分布、失真程度及整體電力品質。
即時波形監測
透過整合式示波器介面，同步監測三相電壓與電流波形。各相通道、電壓與電流刻度及時基皆可獨立調整，方便進行詳細的波形觀察。
直覺化圖形介面有助於快速辨識暫態事件、波形異常及輸出行為，提升除錯效率並加速系統驗證。
負載模擬與驗證
RPS-7000 整合具備能量回收功能的 AC 與 DC 電子負載，可為電力轉換系統、再生能源設備、儲能系統、電動車充電樁及電力電子設備提供完整的負載模擬。多種操作模式可協助工程師精準重現真實世界的電氣特性，滿足產品驗證、可靠度測試及效能評估需求。
AC 電子負載（AC Electronic Load）
支援多種可編程負載模式，可模擬理想及真實世界的 AC 負載特性。
• 定電流模式（CC Mode－Constant Current）
• 定電阻模式（CR Mode－Constant Resistance）
• 定功率／定視在功率模式（CP／CS Mode－Constant Power and Constant Apparent Power）
• 可編程阻抗模式（CZ Mode－Programmable Impedance）：可設定 R、L、C 參數，以模擬真實負載
此外，超前與落後功率因數設定、峰值因數調整及可編程阻抗功能，可精準模擬實際應用中常見的感性、容性及非線性負載。
DC 電子負載（DC Electronic Load）
整合式 DC 負載功能支援電源供應器及電池測試最常使用的操作模式。
• 定電流模式（CC Mode－Constant Current）
• 定電壓模式（CV Mode－Constant Voltage）
• 定功率模式（CP Mode－Constant Power）
• 定電阻模式（CR Mode－Constant Resistance）
• 動態電流／動態電阻模式（CCD／CRD Dynamic Modes－Dynamic Current and Resistance Loading）：適用於暫態響應評估
上述可編程負載模式可靈活應用於 DC 電源供應器、電池系統、DC 轉換器及其他電力電子裝置的測試。
可編程阻抗模擬（Programmable Impedance Simulation－CZ Mode）
透過設定電阻（Resistance，R）、電感（Inductance，L）及電容（Capacitance，C），模擬真實的 AC 負載特性並重現實際設備的電氣行為。CZ 模式可針對馬達、變壓器、電力轉換器、電動車充電樁、UPS 系統及其他 AC 供電設備，進行精準的阻抗式測試，提供比傳統定電流或定功率負載模式更貼近實際情況的驗證環境。
此外，功率因數調整及可編程阻抗功能，可精準模擬實際應用中常見的感性、容性及非線性負載。
PowerVUE 遠端控制軟體
透過電腦完整掌控測試
PowerVUE 是一套 Windows 軟體平台，將遠端控制、即時監控、波形編程及自動化測試管理整合於單一直覺化操作介面。內建 IEC 61000-4-11、IEC 61000-4-13、IEC 61000-4-14 及 IEC 61000-4-28 法規符合性測試功能，可簡化電力品質與電網擾動測試，協助工程師加速產品開發、驗證及法規符合性確認。
| 類別 | 項目／參數 | 說明 |
|---|---|---|
| 量測與顯示 | 簡易模式（Simple）、詳細模式（Detail）、諧波模式（Harmonic）、波形模式（Wave） | 提供即時量測、諧波分析及波形監測功能。 |
| 快速設定 | 基本輸出參數 | 快速設定 AC/DC 輸出電壓與頻率。 |
| 輸出設定 | 輸出相位、Slew Rate（變化率）、耦合模式、輸出阻抗 | 提供靈活的輸出配置，滿足進階測試需求。 |
| 進階波形 | LIST 模式 | 支援可程式化輸出序列設定。 |
| STEP 模式 | 自動執行電壓與頻率階梯變化。 | |
| PULSE 模式 | 提供高速脈衝輸出，支援占空比調整。 | |
| SYNTHESIS／INTERHARMONIC | 支援諧波合成與間諧波注入。 | |
| TRANSIENT 模式 | 模擬電壓驟降、突波及各種瞬態事件。 | |
| 法規測試 | IEC 61000-4-11 | 電壓驟降與短時中斷測試。 |
| IEC 61000-4-13 | 諧波與間諧波抗擾度測試。 | |
| IEC 61000-4-14 | 電壓波動與頻率變動測試。 | |
| IEC 61000-4-28 | AC/DC 電壓與頻率變動測試。 |
進階整流架構，完整額定輸出
我們最佳化的電力轉換架構，可在 200–220Vac 電網下實現 100% 輸出能力，消除傳統系統常見的限制。
新世代電源平台
Engineered for the Next Power Era

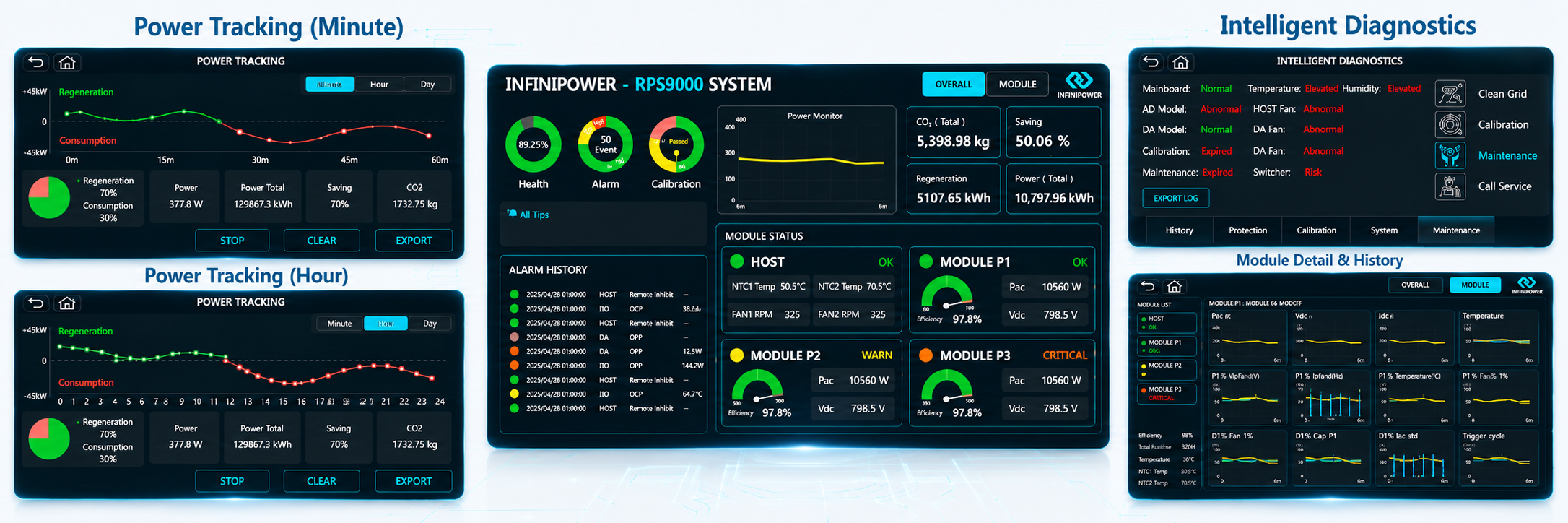

AIoT 智慧預測性維護

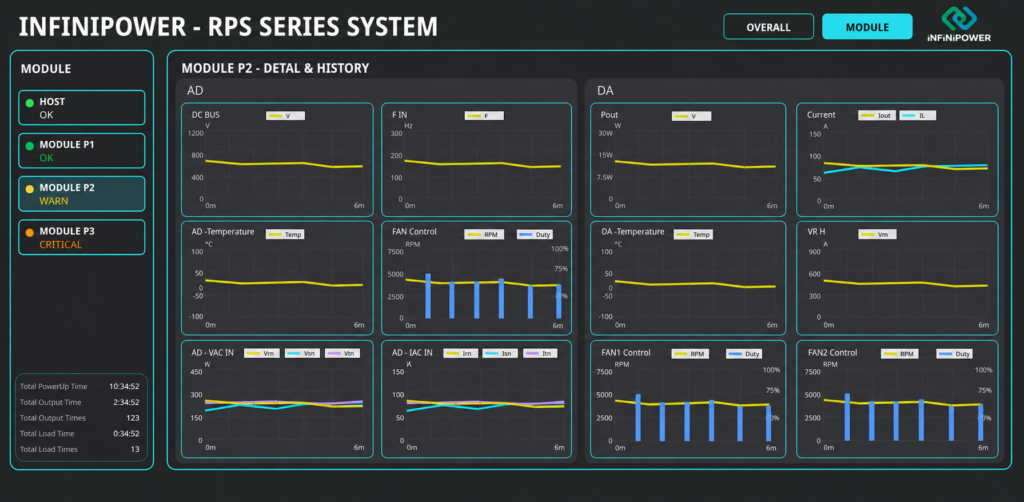

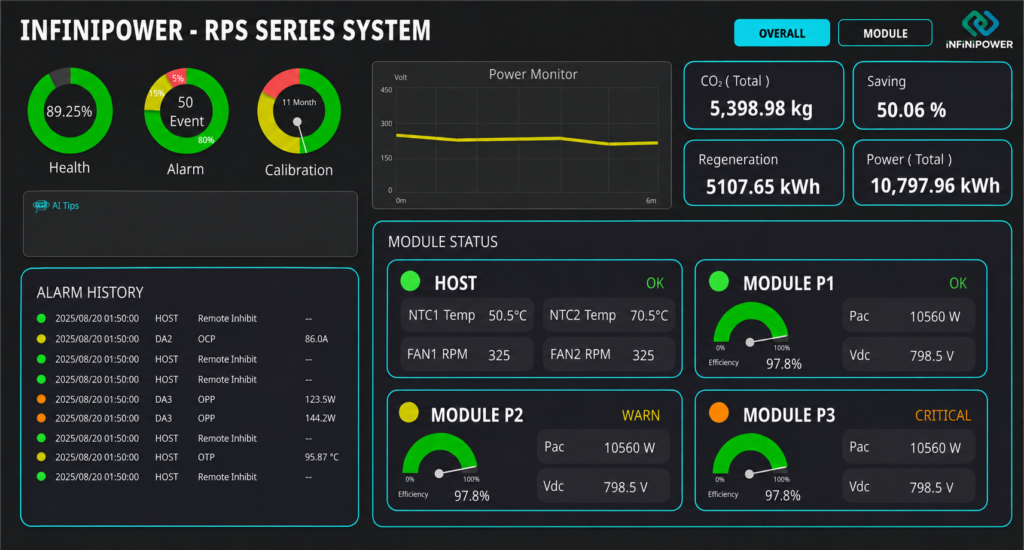

PowerSense™ 是 INFINIPOWER 專為 RPS 系列打造的 AIoT 監控平台，將即時監控、智慧診斷、預測性維護及能源管理整合於單一平台。工程師可透過直覺化儀表板監控系統狀態、輸出電壓、電流、功率、回收能量、效率及設備健康狀況。
PowerSense™ 結合持續監控與歷史趨勢分析，可在潛在問題惡化前及早識別異常，減少非預期停機並提升測試效率。內建即時警報、事件記錄、能源統計、資料匯出及遠端監控等功能，打造更可靠、更智慧的電力測試環境。
Power Shelf 測試架構
Next-Generation Power Shelf Validation with RPS-7000
測試應用範圍
48A 優勢：更少台數達成更高功率
高階電力模擬與精準量測
選型指南
規格配置矩陣
Ordering Information
智慧控制器與軟體規格
- 控制介面（PowerVue）：直覺式 PC 圖形化介面，支援遠端控制、波形監測與複雜序列編輯（LIST/PULSE/STEP）。
- AIoT 預測性維護（PowerSense AI）：即時健康監測與行為偏差分析，確保 95% 以上設備可用率。
- PPS（Predictive Preventive Service）：自動識別風扇、模組等關鍵元件的風險並提供維護提醒。
- ESG 監測：整合式儀表板可即時追蹤 CO₂ 減量並視覺化能源效率。
電源與性能規格
- 輸出頻率：DC、30 至 1000 Hz（選配寬頻支援）。
- 功率容量：高密度架構，每台 3U 裝置可提供 22.5 kVA。
- 能量回饋：具備完整四象限回饋式 AC/DC 電源，可將最高 90% 能量回饋至電網，以降低 TCO。
- 輸出電流：單台 3U 機箱最高可達 48A（3Φ）／144A（1Φ）。
- 並聯能力：最多支援三台並聯，總系統容量可達 67.5 kVA。
- 負載相容性：可對應複雜負載，包括 RCD、感性與容性負載。
機構與運轉規格
- 外形尺寸：所有功率等級（9kVA 至 22.5kVA）皆採用精巧 3U 機架式機箱。
- 無線纜架構：創新整合式內部匯流排設計（cableless），可降低 EMI、減少熱疲勞，並提升 20% 冷卻效率。
- 運轉噪音：智慧溫控風扇邏輯，即使滿載運轉仍可維持噪音低於 80 dB。
- 環保待機：Smart Sleep Mode 技術可在閒置時降低 67% 待機耗電（約 1.18 kVA）。
