RPS-7000
22.5kVA • 48A • 200–480V in 3U
RPS-7000은 EV, AI 인프라, 에너지 저장 장치 및 전력전자 테스트를 위해 설계된 고성능 4상한 회생형 AC/DC 전원 시스템입니다. 3U 크기에서 최대 22.5kVA 및 48A를 제공하며, 디레이팅이나 외부 변압기 없이 200–480Vac 입력 범위 전반에서 정격 출력 운전을 지원합니다.
RPS-7000: 차세대 에너지 테스트를 강화하는 전원 플랫폼
정출력 운전. 글로벌 전압 범위 지원.
RPS-7000 시리즈는 넓은 운전 범위에서 진정한 정출력 성능을 제공하며, 6, 9, 12, 15, 18, 22.5 kVA 모델로 제공됩니다. 차세대 SiC MOS 기술을 기반으로 최대 400 VL-N 및 690 VL-L을 지원하여, 외부 변압기 없이 글로벌 애플리케이션을 직접 테스트할 수 있습니다.
380V 입력에 제한되거나 저전압에서 20–40% 디레이팅이 발생하는 기존 시스템과 달리, RPS-7000은 200–480V 전체 입력 범위에서 완전한 출력 성능을 유지합니다. 정출력 운전에서 최대 48A의 고전류 출력을 제공하여 까다로운 저전압·고전류 테스트 환경을 손쉽게 지원하며, 100V 시스템부터 고전압 산업용 애플리케이션까지 북미, 유럽 및 전 세계 전력 환경의 표준을 폭넓게 포괄합니다.
주요 사양 및 적용 분야
주요 특징
- 출력 전력: 6 kVA – 22.5 kVA
- AC/DC 전 영역 정격 출력 운전
- 200–480V에서 디레이팅 없음
- 출력 전압: 0 – 350 V; 0 – 400 V (옵션)
- 주파수: DC, 15–100 Hz; 15–1500 Hz (옵션)
- 최대 전류 35% 향상
- 핵심 부품 냉각 효율 20% 향상
- 고출력 용량을 위한 병렬 연결 지원
- 출력 모드: 단상, 삼상 또는 분상(정격 전압의 최대 200%)
- 세 가지 운전 모드: 정전압, 정전류, 정출력

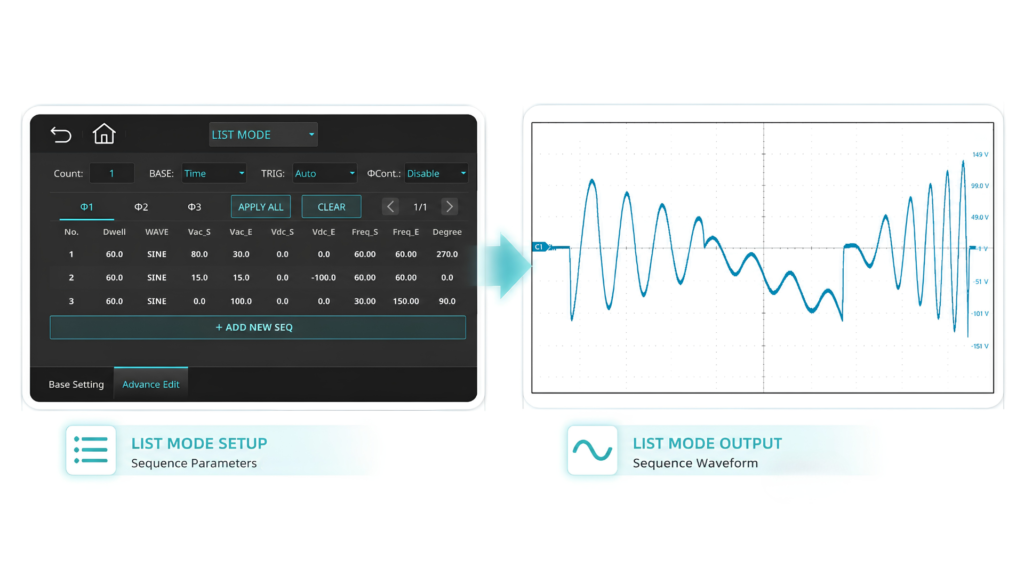

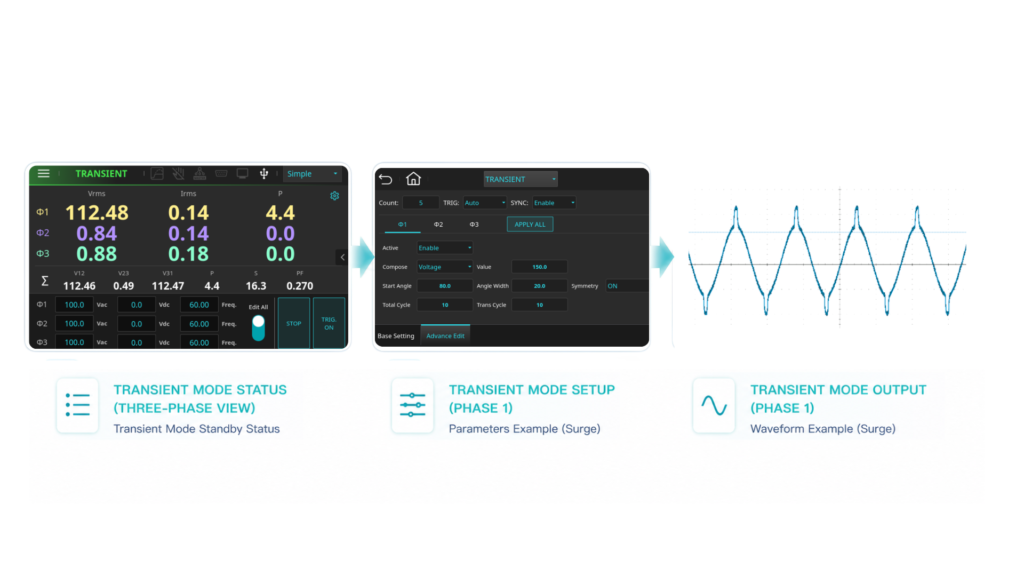

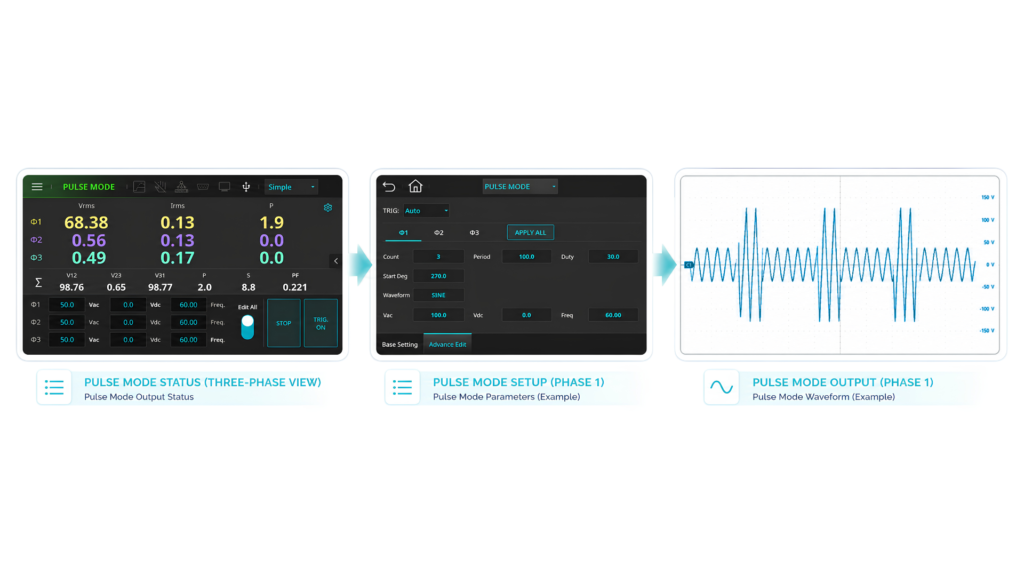

- LIST, STEP, PULSE 및 TRANSIENT 모드
- 임의 파형 편집 및 전원선 장애(PLD) 시뮬레이션
- 고조파 장애/파형 중첩
- 고조파 분석: 50차 고조파까지 전압 및 전류 측정
- LVRT, 위상 변이, 주파수 변동, 고조파 주입 등 계통 연계 표준 대응
- 표준 적합성: IEC 61000 -3-2/-3-3/-3-11/-3-12/-4-11/-4-13/-4-14/-4-28/-4-34 테스트
- 지원 인터페이스: USB, LAN, GPIB, CAN 및 Std I/O
적용 분야
- AI 서버, 데이터센터 및 HVDC 애플리케이션
- EV 충전기, BOBC, V2G, V2H, V2X, EV 충전 케이블 및 부품
- 태양광 PV 인버터, 계통 연계 인버터 및 풍력 발전 시스템
- 산업용 및 주거용 에너지 저장 시스템(ESS), 전력 변환 시스템(PCS)
- 무정전 전원장치(UPS) 및 전력 분배 장치(PDU)
- 규격 시험: IEEE 1547, UL 1741, IEC 62116 등

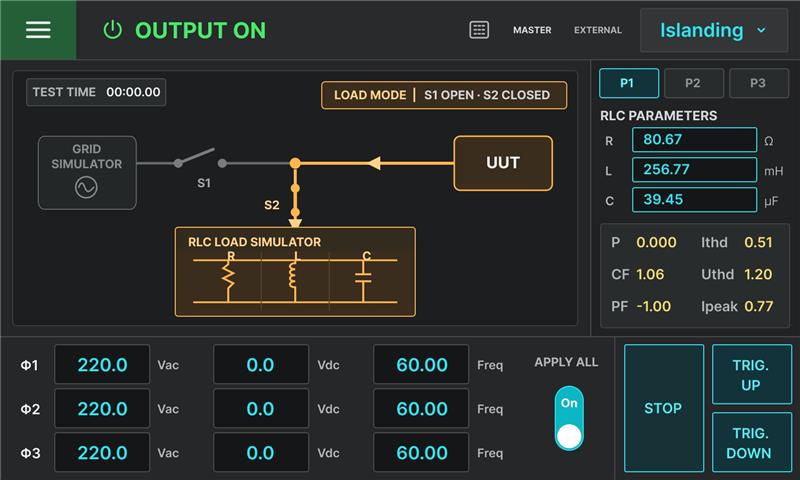

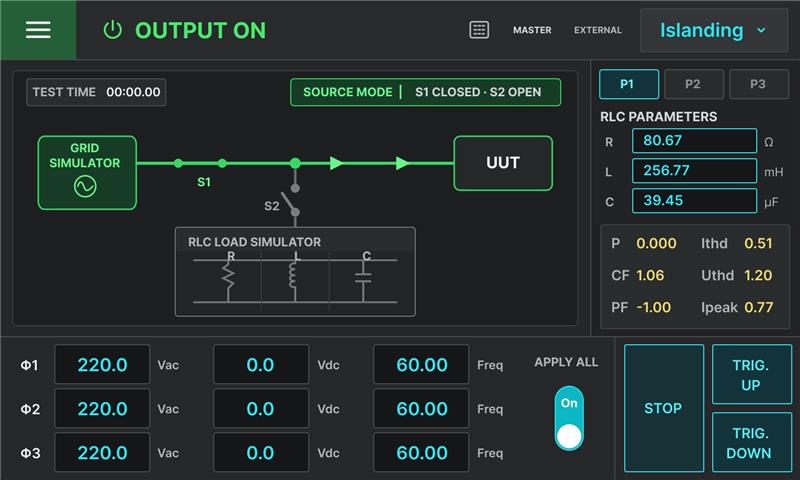

- 마이크로그리드 테스트, PHIL(Power Hardware-in-the-Loop) 및 단독운전 방지 보호 테스트.
실제 전력 검증 환경을 위해 설계
진정한 고전류 출력 성능
저전압 및 고전류 테스트 애플리케이션을 위해 최대 48A 출력 전류를 제공합니다.
저전압 디레이팅 0%
200–220V 설비 조건에서도 완전한 출력 성능을 유지합니다.
높은 전력 밀도
현대적인 실험실과 자동화 시스템을 위해 더 작은 설치 공간에서 더 높은 전력을 제공합니다.
고품질 제조
미션 크리티컬 신뢰성을 위해 TL 9000, ISO 27001 및 IATF 16949 인증 시스템을 갖춘 Lanner 시설에서 제조됩니다.
AIoT 예측 유지보수
실시간 모니터링과 지능형 진단으로 다운타임을 최소화하고 운용 신뢰성을 높입니다.
첨단 정류기 설계. 완전한 정격 성능.
최적화된 전력 변환 아키텍처는 200–220Vac 계통에서도 100% 출력 성능을 구현하여 기존 시스템에서 흔히 발생하는 한계를 제거합니다.
정격 전력이 항상 실제 사용 가능한 전력을 의미하지는 않습니다.
많은 경쟁 시스템은 전류 제한으로 인해 저전압에서 큰 출력 디레이팅이 발생하지만, RPS-7000은 최대 48A 출력 전류와 연속 정출력 운전으로 높은 실제 사용 전력을 유지하여 실제 테스트 환경에서 엔지니어가 필요로 하는 성능을 제공합니다.

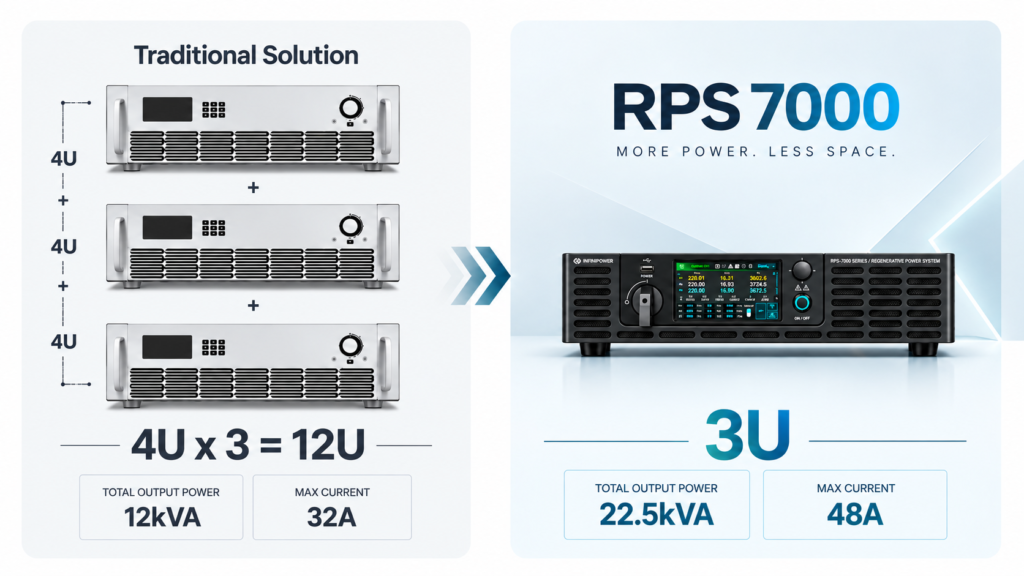

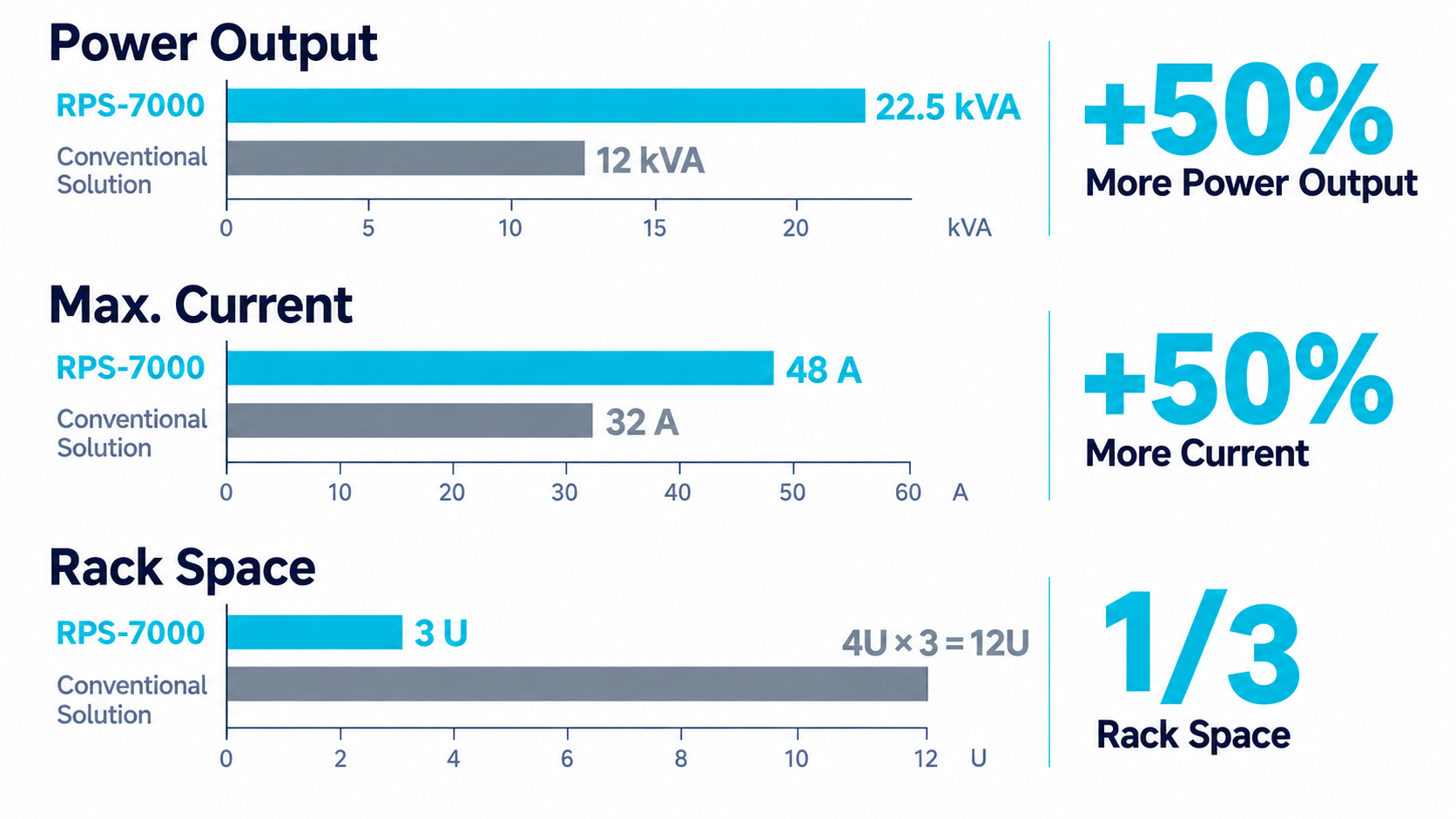

더 높은 전력. 더 작은 공간.
RPS-7000은 기존 솔루션보다 50% 더 높은 전력과 전류를 제공하면서도 랙 공간은 1/3만 차지합니다.
포괄적인 시뮬레이션 기능
50차 고조파 합성과 다양한 파형 편집 모드를 지원하여 전원선 장애(PLD)와 임의 파형을 정밀하게 시뮬레이션합니다. 또한 IEC 61000 및 LVRT와 같은 국제 표준을 위한 내장 테스트 모드를 통해 포괄적인 규격 대응을 보장합니다.
전압 강하(Step 모드)
고조파 왜곡(Synthesis 모드)
출력 모드 개요
테스트 요구 사항에 맞는 출력 구성을 선택하세요
단상 모드

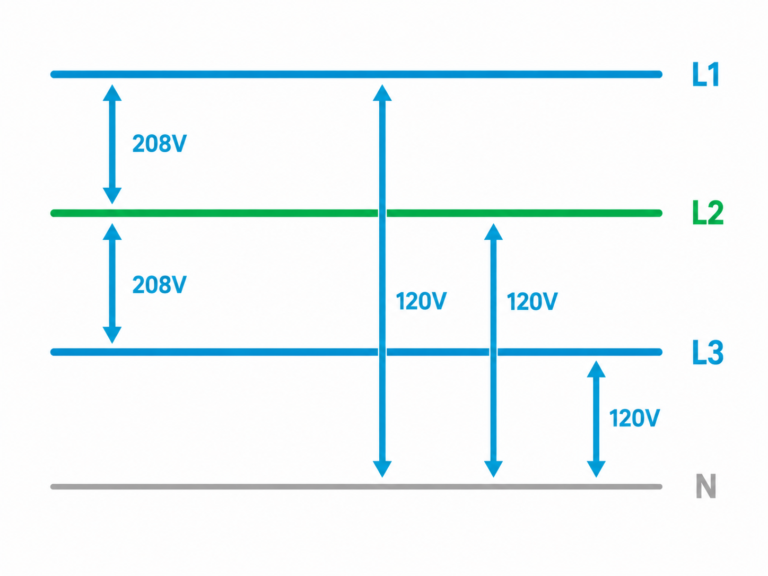

삼상 모드
분상 모드

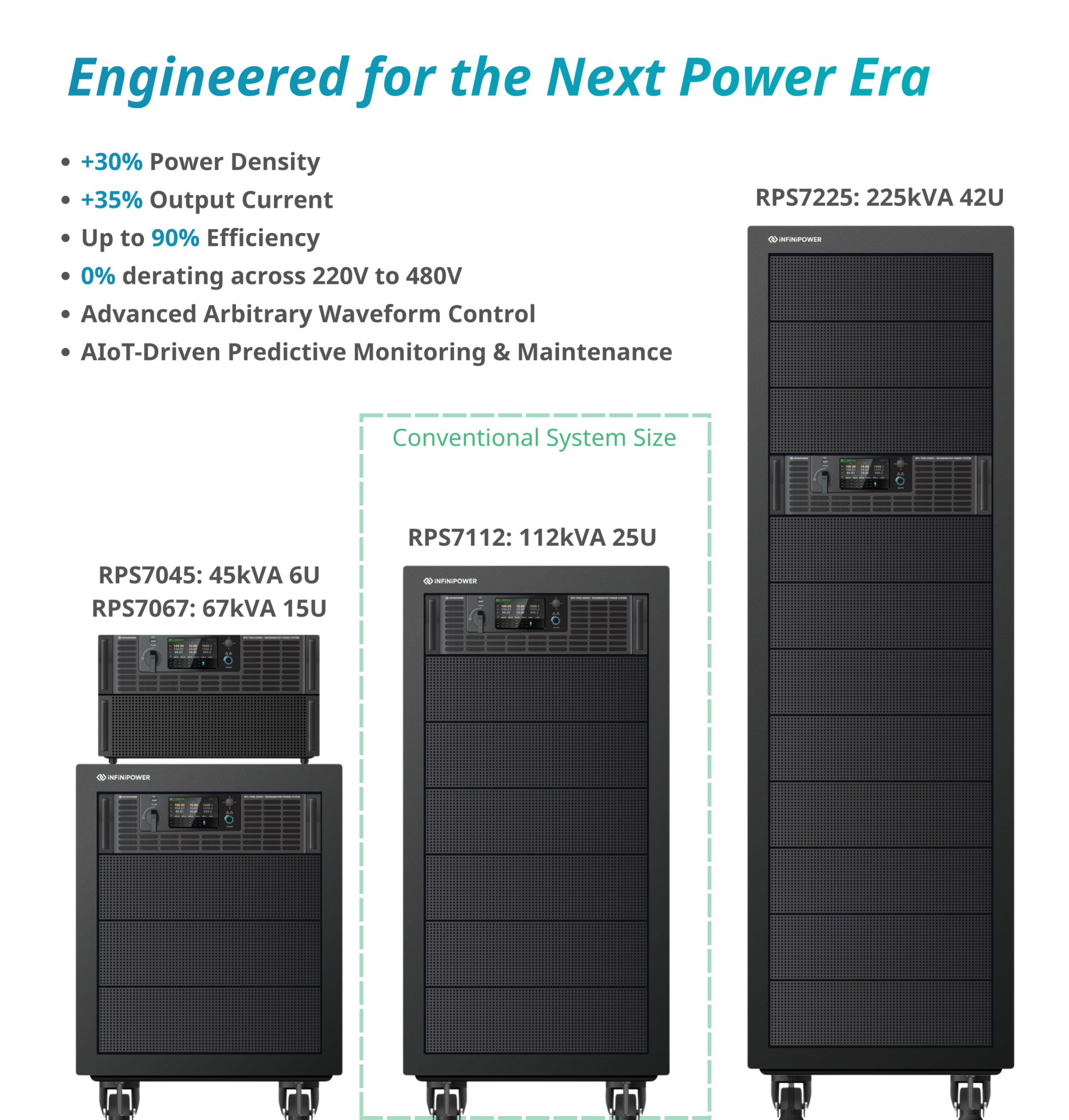

차세대 전원 플랫폼
차세대 전력 시대를 위해 설계
AIoT 지능형 예측 유지보수
전력 테스트를 넘어, 실시간 상태 모니터링과 ESG 데이터 시각화를 손쉽게 제공합니다.
- PowerSense AI:
실시간 상태 모니터링으로 동작 편차를 분석합니다. - 예측 예방 서비스(PPS):
고장이 발생하기 전에 숨겨진 위험을 식별합니다. - 결과:
장비 가용성을 95% 이상으로 향상합니다.
AI 데이터센터를 위한 Power Shelf 테스트 아키텍처
RPS-7000을 활용한 차세대 Power Shelf 검증
테스트 적용 범위
48A의 장점: 더 높은 전력, 더 적은 장비 수
고급 전력 시뮬레이션 및 측정
선정 가이드
구성 매트릭스
지능형 컨트롤러 및 소프트웨어 사양
제어 인터페이스(PowerVue): 원격 제어, 파형 모니터링 및 복잡한 시퀀스 편집(LIST/PULSE/STEP)을 위한 직관적인 PC 기반 GUI입니다.
AIoT 예측 유지보수(PowerSense AI): 실시간 상태 모니터링과 동작 편차 분석을 통해 95% 이상의 장비 가용성을 보장합니다.
PPS(예측 예방 서비스): 팬과 모듈 같은 핵심 부품에 대한 자동 위험 식별 및 유지보수 알림을 제공합니다.
ESG 모니터링: 실시간 CO₂ 절감 추적 및 에너지 효율 시각화를 위한 통합 대시보드를 제공합니다.
전원 및 성능 사양
출력 주파수: DC, 15~1500 Hz(옵션 광대역 지원).
전력 용량: 고밀도 아키텍처로 3U 장비당 22.5 kVA를 제공합니다.
에너지 회생: 완전한 4상한 회생형 AC/DC 전원으로, 에너지의 최대 90%를 계통으로 되돌려 TCO를 절감합니다.
출력 전류: 단일 3U 섀시에서 최대 48A(3Φ) / 144A(1Φ)에 도달합니다.
병렬 운전 기능: 최대 3대 병렬 연결을 지원하여 총 시스템 용량 67.5 kVA를 구성할 수 있습니다.
부하 호환성: RCD, 유도성 및 용량성 부하를 포함한 복합 부하에 맞게 설계되었습니다.
기구 및 운용 사양
폼 팩터: 모든 전력 등급(6kVA~22.5kVA)을 위한 컴팩트한 3U 랙마운트 섀시입니다.
케이블리스 아키텍처: 혁신적인 통합 내부 버스바 설계(케이블리스)로 EMI를 최소화하고 열 피로를 줄이며 냉각 효율을 20% 향상합니다.
소음: 지능형 온도 제어 팬 로직으로 전부하 운전 중에도 소음 수준을 < 80 dB로 유지합니다.
친환경 대기 모드: 비활성 상태에서 Smart Sleep Mode 기술로 대기 전력 소비를 67%(약 1.18 kVA) 줄입니다.
함께 더 큰 차이를 만듭니다.
신에너지 장비 테스트에서는 안정성과 신뢰성이 매우 중요합니다. InfiniPower는 세계적인 브랜드의 설계 검증 경험과 월드클래스 스마트 제조 공장의 품질 보증을 바탕으로, 시간이 지나도 신뢰할 수 있는 테스트 전원 솔루션을 제공합니다. 엄격한 제품 성능 및 규정 준수 요구 사항을 충족할 수 있도록 최고 품질의 전원 지원을 제공하며, 지속 가능한 생산의 미래를 함께 추진합니다!
